a, Máy phay đứng

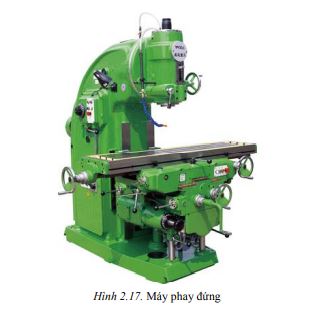

Hình 2.17. Máy phay đứng
về cơ bản như máy phay ngang nhưng thêm một số bánh răng côn và trụ để cho trục chính theo phương thẳng đứng. Và trên một số máy phay ngang có khả năng lắp được đầu phay đứng để mở rộng khả năng công nghệ.
Sử dụng để gia công mặt phẳng, mặt rãnh nằm ngang hay nằm nghiêng bằng cách quay đầu phay đứng đi những góc khác nhau.

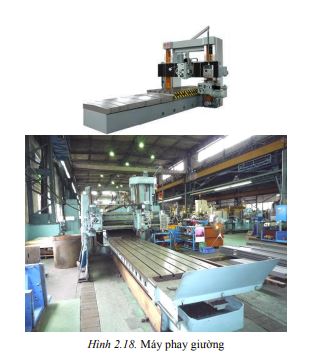

b, Máy phay giường
Dùng để gia công các chi tiết lớn như vỏ hộp hoặc thân máy có kích thước lớn mà các máy khác không gá đặt được do sự hạn chế của kích thước bàn máy hay khi gia công đồng thời nhiều mặt phẳng bằng nhiều dao.
c, Máy phay có bàn quay
Là máy phay có bàn quay liên tục, phôi lần lượt chạy qua vị trí của dao thực hiện quá trình cắt gọt.
Các phôi đã gia công có thể lấy ra thay bằng các phôi mới, quá trình cứ diễn ra liên tục nhằm nâng cao năng suất.
d, Máy phay rãnh then
Đây là dạng máy phay chuyên môn hóa dùng để gia công các loại rãnh then bằng dao phay ngón, đường kính dao phay bằng chiều rộng rãnh then.
e, Máy phay chép hình
Nguyên lý chép hình giữa đầu dò và dao phay có liên hệ với nhau, dao phay sẽ chép lại hình dạng mà đầu dò đang tiếp xúc, nhờ tín hiệu truyền sang dao phay bằng đầu dò của nó.
Lực tác dụng lên đầu dò nhỏ, song lực tác dụng điều khiển lên dao phay đã qua khuyếch đại, điều này rất cần để chế tạo mẫu bằng các vật liệu mền mà vẫn giữ đuợc độ chính xác lâu dài.
