Lập trình phay trên Mastercam v9-X_Bài 4:Hướng dẫn sử dụng các lệnh gia công phay -lệnh DRIIL (lệnh khoan lỗ)

LỆNH DRIIL:

Ý NGHĨA:

Khoan lỗ.

DẠNG LỆNH:

Trình dơn : Main Menu -> Toolpaths -> Drill

Dòng lệnh : Gõ chữ T, chữ D

GIẢI THÍCH:

1. Add point: nhập toạ độ điểm cần khoan, có các phương pháp nhập điểm sau:

Manual  : nhập điểm thông thường

Automatic : nhập điểm tự động

Entities : các điểm điều khiển cùa một đối tượng

Window pts : theo cửa sổ chọn

Last : điểm trước đó

Mask on arc : tâm cung tròn

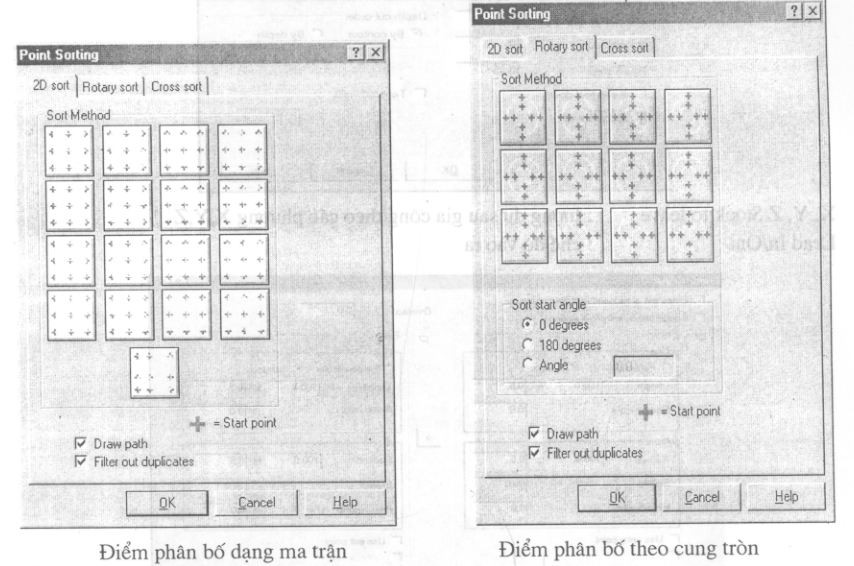

Patterns : theo các điểm phân bố dạng hình ma trận, cung tròn

Options : các thiết lập phương án di chuyển dao

Subpgm ops : sử dụng một Toolpath đã tạo

Options:

Điểm đánh dấu đỏ là điểm xuất phát.

1. Nhấn Done

2. Xuất hiện bảng thoại:

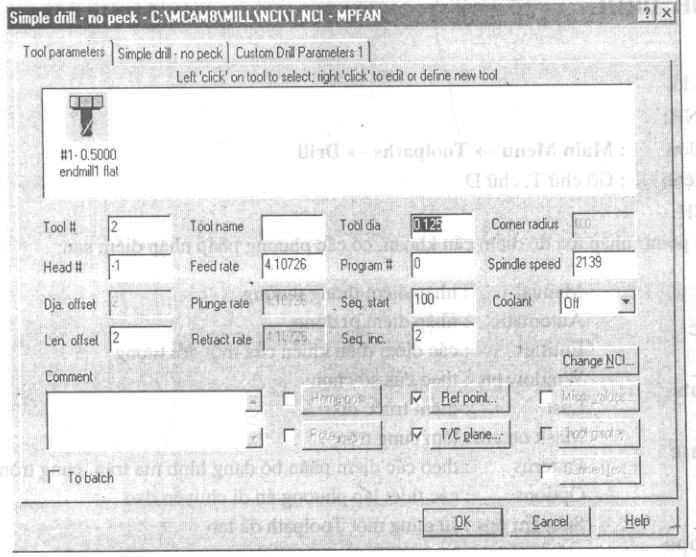

Tool parameters: các thông số dao khoan

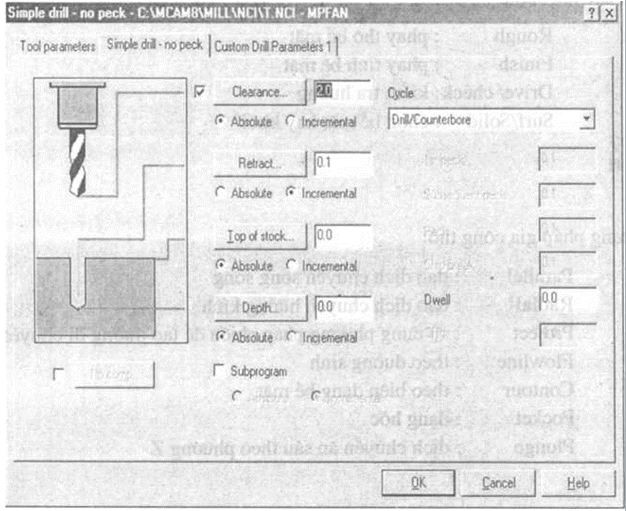

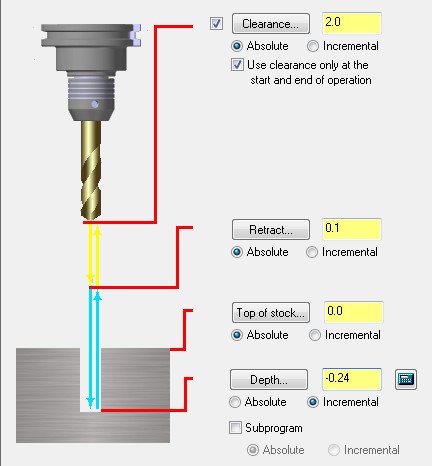

Simple drill – nopeck: các thông số khoan



Depth: chiều sâu khoan

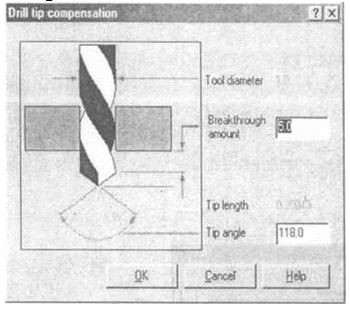

Tip comp: khoan thủng

Cycle : kiểu chu trình

Drill/ counterbore : kiểu khoan không rứt dao/ doa ngược

Dwell : thời gian ngừng đổi chiều quay

Peck drill : chia làm nhiều lần khoan sâu

lst peck : lượng khoan sâu đầu tiên

Subsequent peck : lượng ăn sâu tiếp theo

Peck clearance : khoảng an toàn

Dwell : thời gian dừng

Chip Break : khoan bẻ phoi

Retract amount : lượng rút dao về

Tap : ta rô

Bore : doa

3. Chọn phương án, nhập thông số tương ứng:
