Lập trình tiện trên Mastercam v9-X_Bài 2: Hướng dẫn sử dụng các lệnh gia công tiện -lệnh ROUGH

LỆNH ROUGH

Ý NGHĨA:

Lệnh Tiện thô.

DẠNG LỆNH:

Trình dơn : Main Menu -> Toolpaths -> Rough
Dòng lệnh : Gõ chữ T, chữ R

Xuất hiện dòng nhắc:

GIẢI THÍCH:

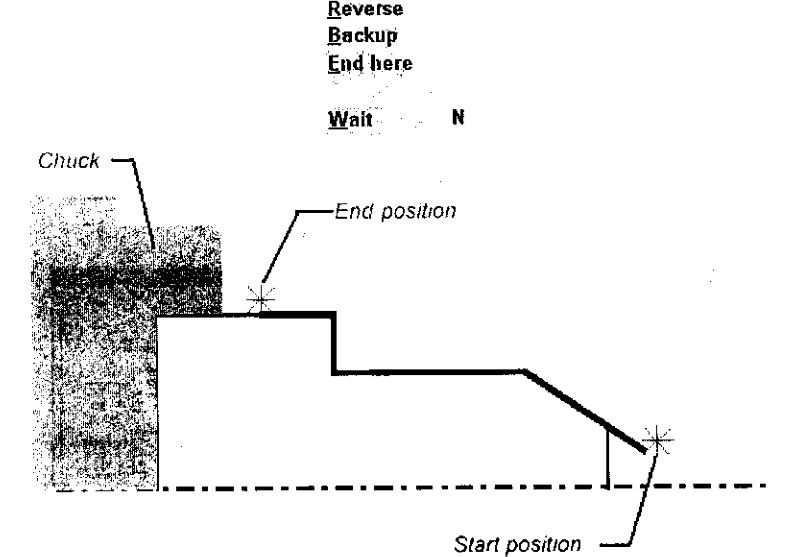

1. Select the entry point or Chain the inner bounđary: chọn điểm vào hoặc chuỗi đường biên dạng cần gia công.

2. Select the last entity or: chọn đối tượng cuối hoặc thực hiện các thao tác sau để kết thúc chọn đường biên.

3.Chain the outer boundary or select the retraction poìnt or select Done: chọn biên ngoài hoặc điểm rút dao về hoặc chọn Done để kết thúc chọn đường biên.

4. Xuất hiện bảng thoại:

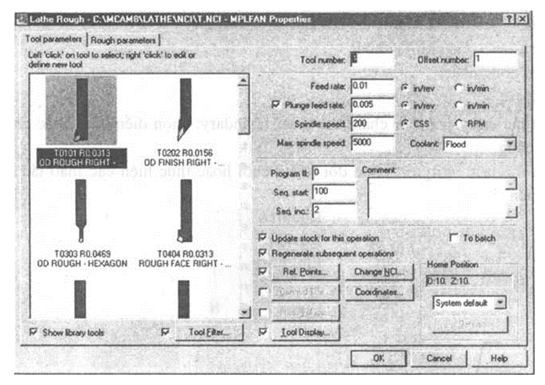

Tool parameters: các thông số dao

Chọn dao tiện thô ngoài (hoặc trong) và đặt các thông số

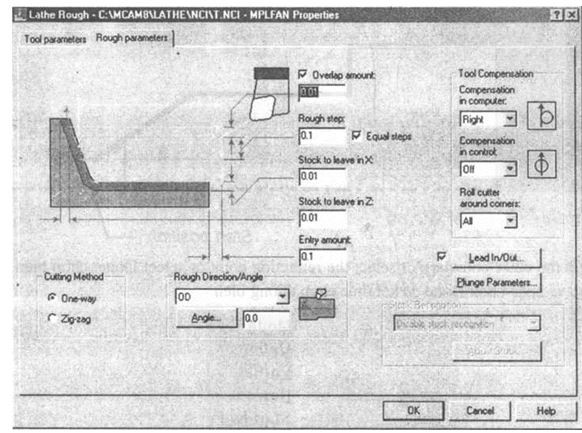

Rough parameters: các thông số công nghệ cho tiện thô

Overlap amount: khoảng cách giữa đường chạy dao có gia công và đường rút dao

Rough step: chiều sâu cắt cùa một lần gia công

Equal steps: chiều sâu bằng nhau cho các lần

Stock to leave in X: lượng dư để lại sau gia công theo phương X

Stock to leave in z: lượng dư dể lại sau gia công theo phương z

Entry amount: khoảng cách giữa dao và phôi, dao di chuyển với tốc độ gia công

Cutting Method: phương pháp cắt

One-way: một đường
