Thiết kế trên Mastercam v9-X_Bài 38:Hướng dẫn sử dụng các lệnh vẽ khối- lệnh PRIMITIVES

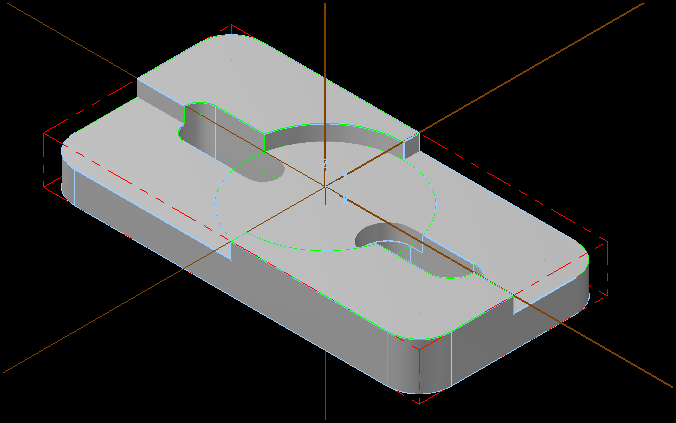

LỆNH PRIMITIVES:

Ý NGHĨA:

Tạo khối cơ bản

DẠNG LỆNH:

Trên Menn : Main Menu —> Solids —> NextMenu —> Priniitives .
Trên dòng lệnh : Gõ chữ o, chữ N, chữ p



Xuất hiện các lựa chọn:

Cylinder : tạo khối trụ

Cone : tạo khối nón

Block : tạo khối hộp

sphere : tạo khối cầu

Torus : tạo khối xuyến



GIẢI THÍCH:

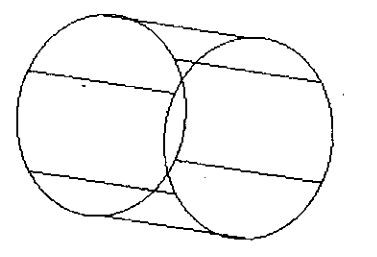

1/Cylinder: tạo khối trụ

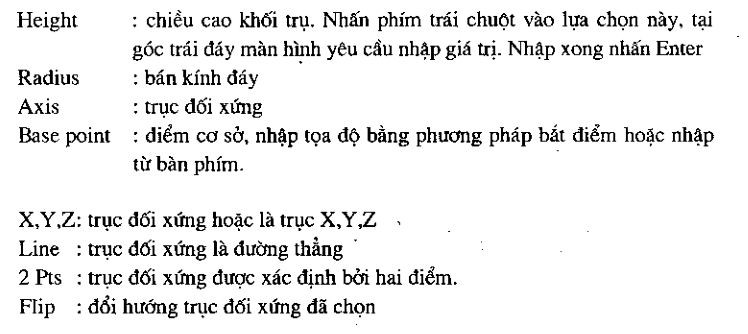

Nhấn phím trái chuột vào Cylinder, trên trình đơn xuất hiện các thông sò kích thước:

Nhấn Done để thực hiện lệnh.

2/Cone: tạo khối nón

Nhấn phím trái chuột vào Cone, trên trình đơn xuất hiên các thông số kích thước:

Height : chiều cao khối nón. Nhấn phím trái chuột vào lựa chọn này, tại góc trái đáy màn hình yêu cáu nhập giá trị. Nhập xong nhấn Enter.

Btm radius : bán kính đáy Top radius : bán kính đỉnh nón

Taper angle : góc nghiêng đường sinh. Nếu đã nhập Top radius thì không nhập giá trị này và ngược lại.

Axis : trục đối xứng

Base point : điểm cơ sở

Name : tên khối nón

Sau khi nhập xong các thông số nhấn Done để thực hiện lệnh.

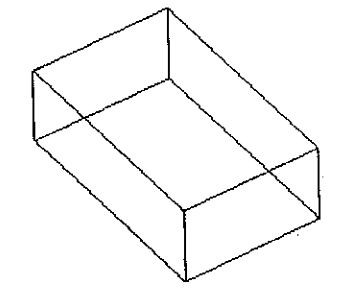

3/Block: tạo khối hộp:

Nhấn phím trái chuột vào Block, trên trình đơn xuất hiện các thông số kích thước:

Height : chiều cao khối hộp. Nhấn chuột trái vào lựa chọn này, tại góc trái đáy màn hình yêu cầu nhập giá trị. Nhập xong nhấn Enter.

Length : chiều dài khối hộp

Width : chiều rộng khối hộp

Comers : khối hộp được vẽ trên cơ sở nhập tọa độ các góc. Nếu vẽ theo phương pháp này thì không cần nhập các giá trị Height, Length, Width.

Axis(H) : trục theo chiều cao

Axis(L) : trục theo chiều dài

Rotate : góc xoay mặt đáy khối hộp so với mặt phẳng chứa nó.

Base point : điểm cơ sở

Name : tên khối hộp

Sau khi nhập xong các thông số nhấn Done để thực hiện lệnh.

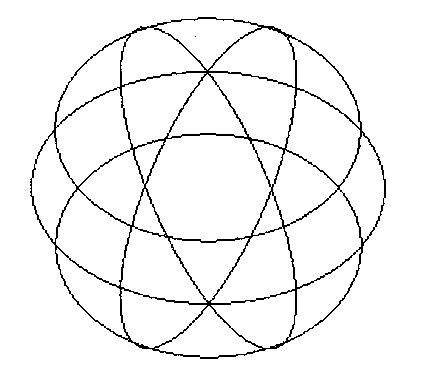

4/Sphere: tạo khối cầu:

Nhấn phím trái chuột vào Sphere, trên trình đơn xuất hiện các thông số kích thước:

Radius : bán kính khối cầu

Base point : điểm cơ sở

Name : tên khối hộp

Sau khi nhập xong các thông số nhấn Done để thực hiện lệnh.

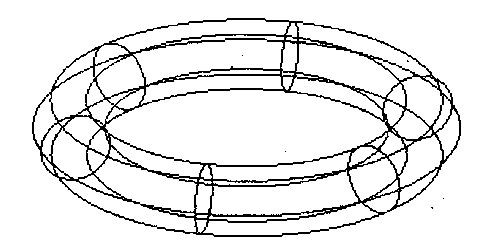

5/Torus: tạo khối xuyến:

Nhấn phím trái chuột vào Torus, trên trình đơn xuất hiện các thông số kích thước:

Maj radius : bán kính trung bình

Min radius : bán kính mặt cắt xuyến Axis : trục đối xứng

Base point : điểm cơ sở

Name : tên khối xuyến

Sau khi nhập xong các thông số nhấn Done để thực hiện lệnh.
