LỆNH ARC
Ý NGHĨA:
Tạo cung tròn, đường tròn.
DẠNG LỆNH :
Trình đơn:Main Menu-> Create -> Arc
Thanh công cụ :
Dòng lệnh : Gõ chữ c, chữ A.
Xuất hiện các lựa chọn:
Polar theo toạ độ cực
Endpoints : theo tọa độ điểm cuối
3 points : qua 3 điểm
Tangent : tiếp tuyến
Circ 2pst : qua 2 điểm
Circ 3 pst : qua 3 điểm
Circ pt+ rad : tâm và bán kín
Circ pt + dia: tâm và đường kính
Circ pt+ edg: tâm và độ dài cạnh
GIẢI THÍCH:
a-Polar:
Center pt : biết toạ độ tâm
Sketch : vẽ tự do
Start pt : biết điểm đầu
End pt : biết điểm cuối

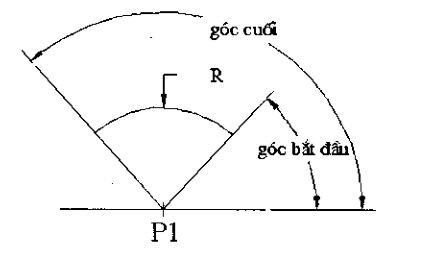

Center pt:
Enter the center point :nhập toạ độ tâm
Enter the rađius Enter :nhập giá trị bán kính
Enter the initial angle:nhập góc bắt đầu
Enter the final angle: nhập góc cuối
Skecth:
Enter the center point : nhập toạ độ tâm
Enter the rađius : nhập giá trị bán kính
Sketch the initial angle : nhập góc bắt đấu
Sketch the final angle : nhập góc cuối
Start pt:
Enter the start point : nhập điểm đầu tiên
Enter the radius : nhập giá trị bán kính
Enter the initial angle : nhập góc bắt đầu
Enter the fínal angle : nhập góc cuối
End pt:
Enter the end point: nhập diểm cuối
Enter che rađius:nhập giá trị bán kính
Enter the initial angle:nhập góc bắt đầu
Enter the final angle: nhập góc cuối
b-End points:
E nter the first point: nhập điểm đầu tiên
Enter the seconđ po int : nhập điểm thứ hai
Enter the radius : nhập giá trị bán kính
Select an arc : chọn cung cần giữ lại

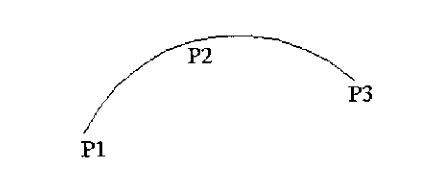

c-3 points:
Enter the first point : nhập điểm đầu tiên
Enter the second point : nhập điểm thứ hai
Enter the third point : nhập điểm thứ ba
d-Tangent:
1 entity : tiếp tuyến với một đối tượng
2 entities : tiếp tuyến vởi 2 đối tượng
3 ents/pts : tiếp tuyến với 3 đối tượng/ qua 3 điểm
Center line : tiếp tuyến với một đường thẳng, tâm nằm trên đường thẳng khác
Point : tiếp tuyến với một đối tượng, đi qua một điểm
Dynamic : vị trí tiếp tuyến tự xác định

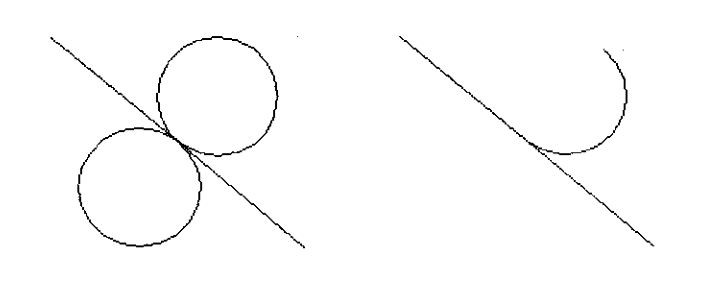

+ 1 entity:
Select the entity that the arc is to be tangent to : chọn đối tượng mà cung tròn cần vẽ tiếp tuyến
Specify the tangent point : định vị trí tiếp tuyến
Enter the rađius : nhập giá trị bán kính
Select an arc : chọn cung cần giữ lại

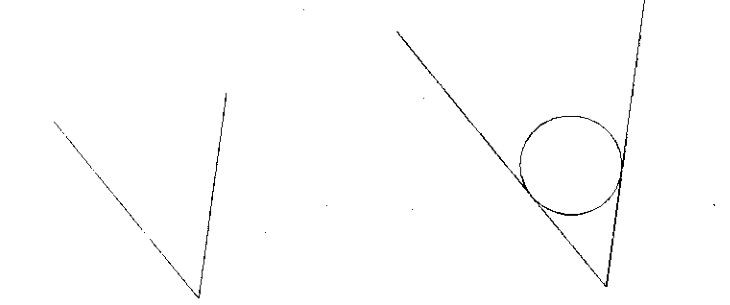

+ 2 entity:
Enter the radius : nhập giá trị bán kính
Select entities : chọn đối tượng tiếp tuyến
Select another entity : chọn đối tượng tiếp tuyến thứ hai

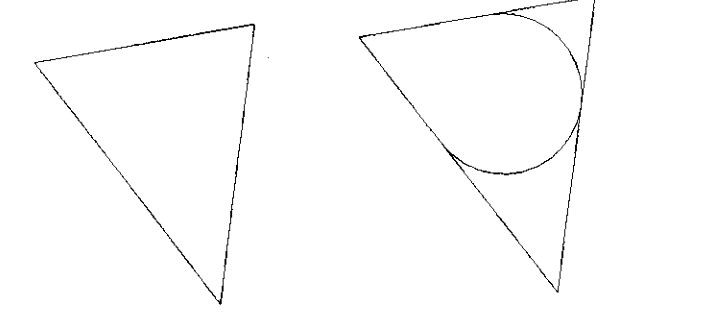

+ 3 ents/pst:
Select an entity or: chọn đối tượng tiếp tuyến thứ nhất
Selecl an entity or: chọn đối tượng tiếp tuyến thứ hai
Select an entity or: chọn đối tượng tiếp tuyến thứ ba
Nếu không chọn đối tượng mà ta chọn Point entry: thì ta phải nhập toạ độ 3 điểm cung tròn đi qua.

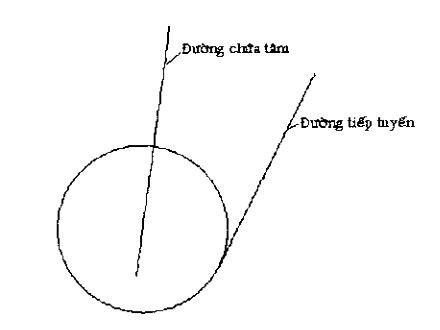

+Center line:
Select the line to be tangent to the circle: chọn đường thẳng đường tròn tiếp tuyến
Select the line to put the center of the circle on: chọn đường thẳng chứa tâm đường tròn
Enter the radius of the circle: nhập bán kính đường tròn
Select arc which to keep: chọn đưcmg tròn cần giữ lại
+Point:
Select the entity that the arc is to be tangent to: chọn đối tượng cung tròn tiếp tuyến
Enter the thru point : nhập điểm cung tròn đi qua
Enter the radius : nhập bán kính
Select an arc : chọn cung cần giữ lại

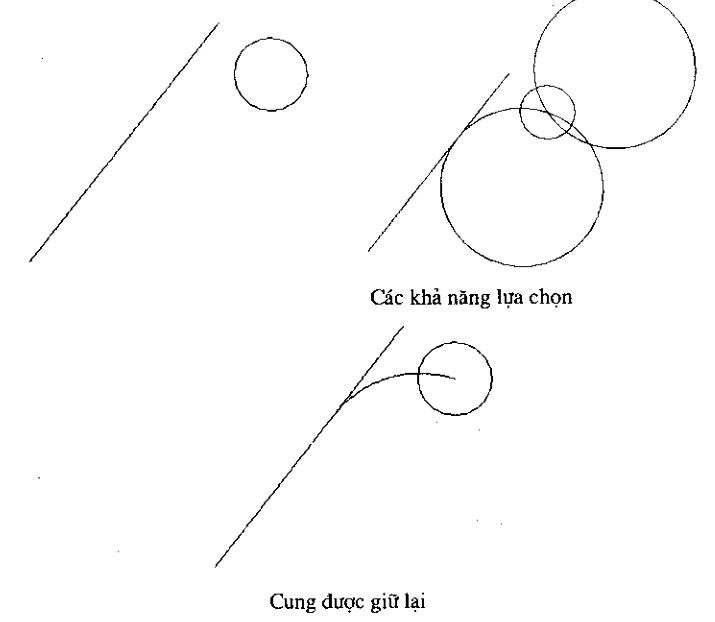

Ví dụ: Cung cần vẽ sẽ tiếp tuyến với đoạn thẳng và đì qua tâm đường tròn

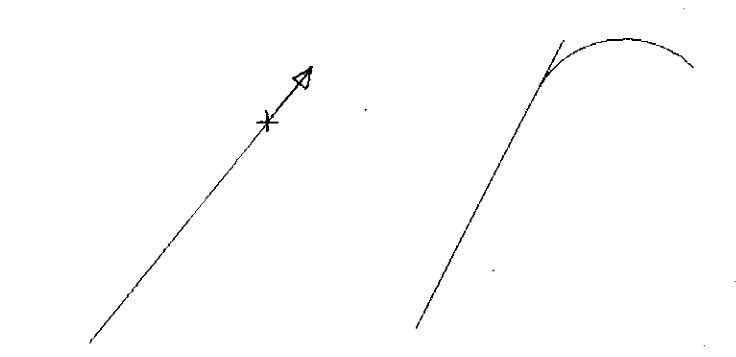

+Dynamic:
Select the entity that the arc is to be tangent to: chọn đối tượng cung tròn tiếp tuyến
Slide arrow to position to be tangent to
Snapping is OFF- type<s> to tum snapping ON: định vị trí tiếp tuyến, gõ s để bắt điểm chính xác. Định vị trí điểm cuối của cung.

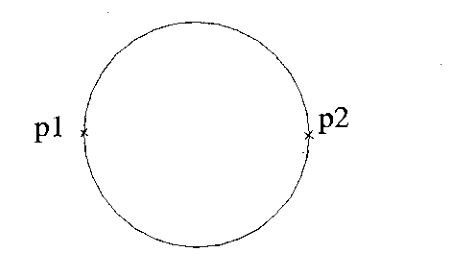

e-Circ 2pts:
Enter the first poim : nhập điểm đầu tiên
Enter the second point : nhập điểm thứ hai

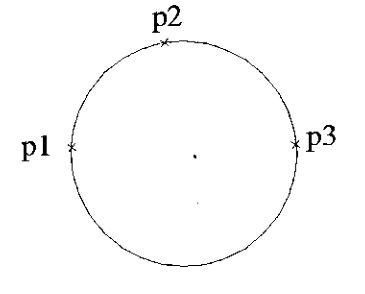

f-Circ 3pts:
Enter the first point : nhập điểm đầu tiên
Enter the second point : nhập điểm thứ hai
Enter the third point : nhập điểm thứ ba
g-Circ pt+ rad:
Enter the radius : nhập giá trị bán kính
Enter the center point : nhập toạ độ tâm
h-Circ pt+ dia:
Enter the diameter : nhập giá trị đường kính
Enter the center point : nhập toạ độ tâm
i-Circ pt+ edg:
Enter the center point : nhập toạ độ tâm
Enter the radius : nhập giá trị bán kính
