Lập trình phay trên Mastercam v9-X_Bài 2:Hướng dẫn sử dụng các lệnh gia công phay -lệnh POCKET

 LỆNH POCKET

Ý NGHĨA:

Phay hốc.

DẠNG LỆNH:

Trình đơn : Main Menu —> Toolpaths —> Pocket

Dòng lệnh : Gõ chữ T, chữ p

GIẢI THÍCH:

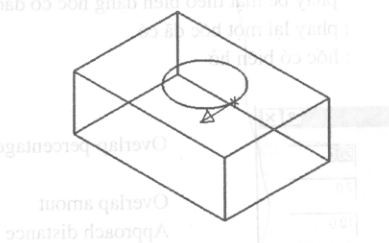

1. Select Chain 1: chọn chuỗi biên dạng hốc cần phay.

2. Nhấn Done.

3. Xuất hiện bảng thoại:

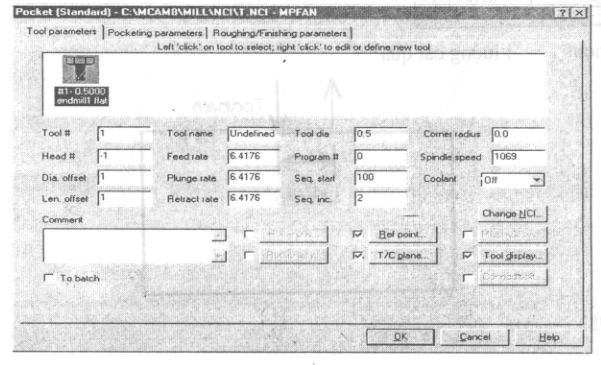

a/Tool parameters: các thông số dao

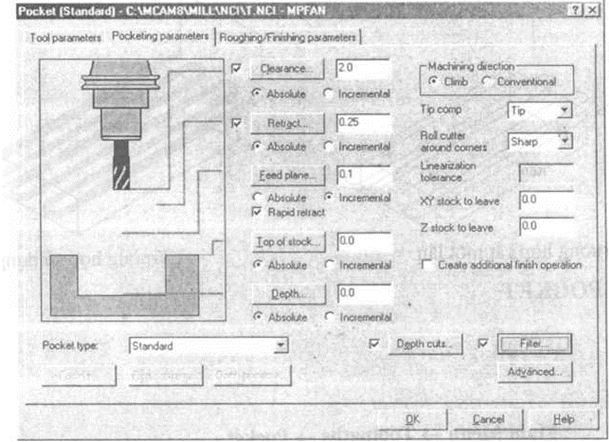

b/Pocketing parameters: Các thông số hốc

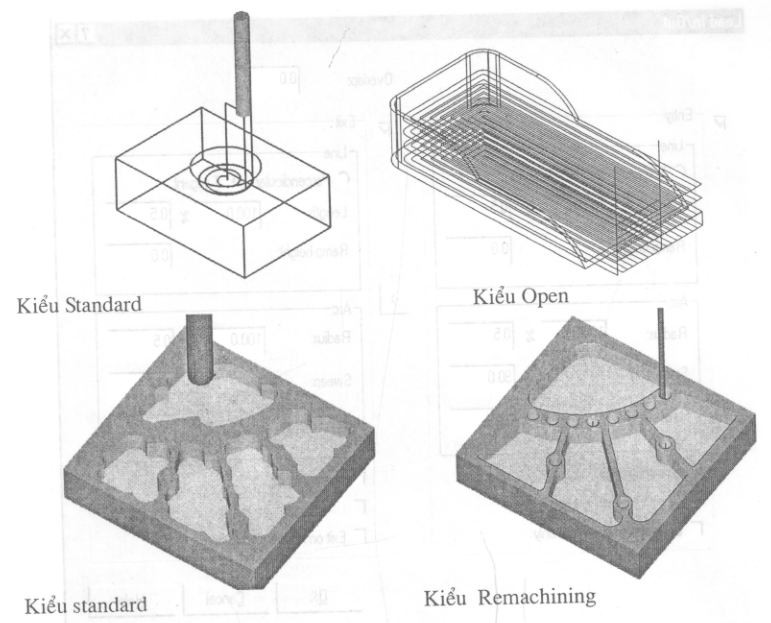

Pocket type: kiểu hốc

Standard: kiểu hốc kín

Facing: phay bề mặt theo biên dạng hốc

Island Facing: phay bề mặt theo biên dạng hốc có đảo giữa

Remachining: phay lại một hốc đã có

Open: hốc có biên hở

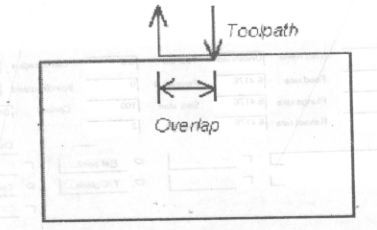

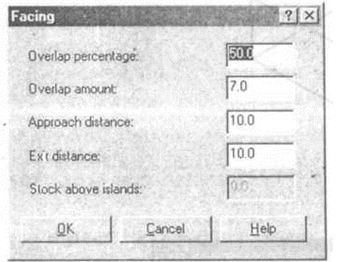

+Facing:

Overlap percentage : phần trăm lượng cắt quá tính theo đường kính dao

Overlap amout : lượng cắt quá

Approach distance : khoảng cách vị trí dao vào so với biên dạng

Exit distance : khoảng cách thoát dao so với biên dạng

Overlap amount : lượng cắt quá

+Island facing:

Stock above islands: lượng phôi tạo đảo, tính từ đáy hốc

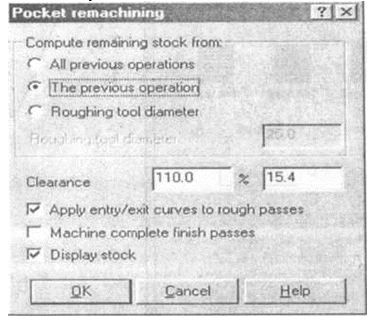

+Remachining:

Compute remaining stock from: tính toán lượng phôi còn lại từ

All previous operations : từ tất cả các thao tác trước đó

The previous operation : chỉ thao tác trước đó

Roughing tool diameter : từ đường kính dao phay thô

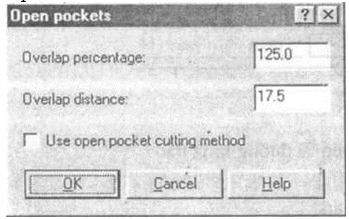

+Open:

Overlap percentage: phần trăm lượng cắt quá tính theo đường kính dao

Overlap amout: lượng cắt quá

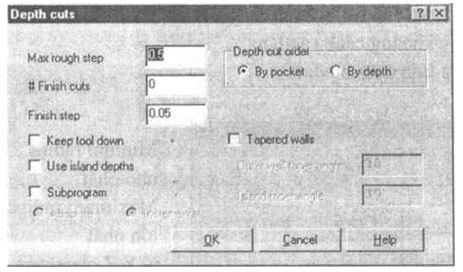

Depth cuts: chia chiều sâu hốc thành nhiều lần phay.

Max rough step: chiều sâu phay thô lớn nhất

# Finish cuts: số lần phay tinh

Finish step: chiều sâu một lần phay tinh

Keep tool down: giữ dao khi xuống các chiều sâu tiếp theo

Use island depths: sử dụng chiều sâu đảo

Tapered walls: tạo góc doãng thành hốc

Depth cut order: thứ tự phay sâu (trong trường hợp phay nhiều hốc một lúc)

By pocket: theo từng hốc

By depth: theo chiều sâu

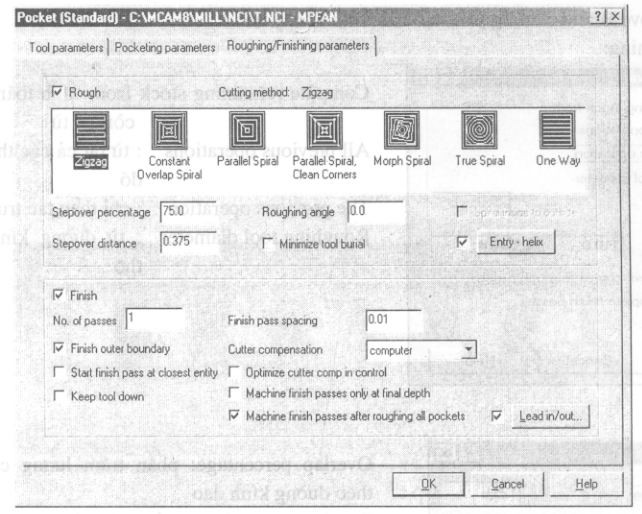

Roughing/ finishing parameters: các thông số phay thô/ phay tinh hốc

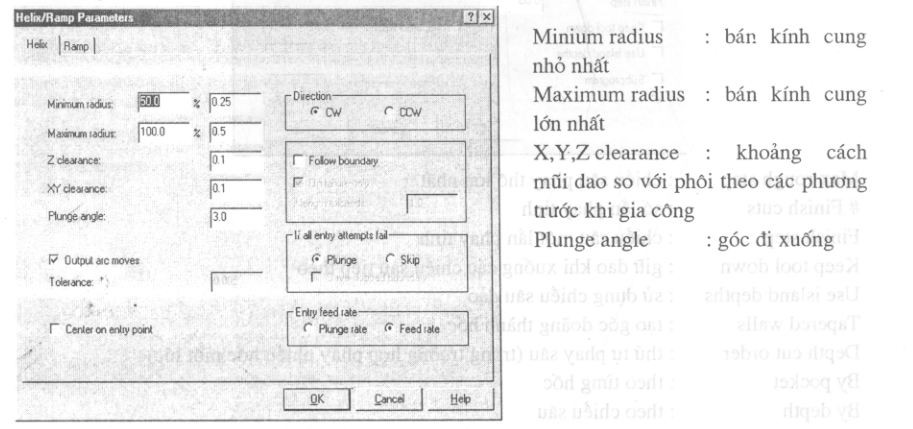

Entry helix :

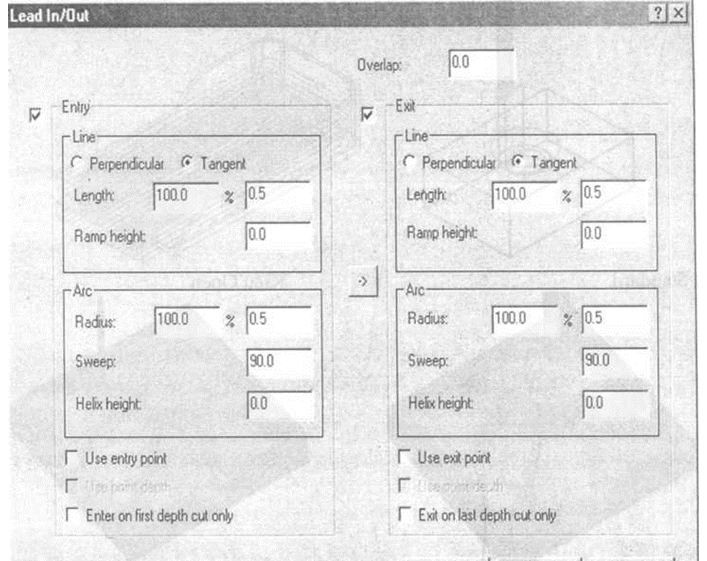

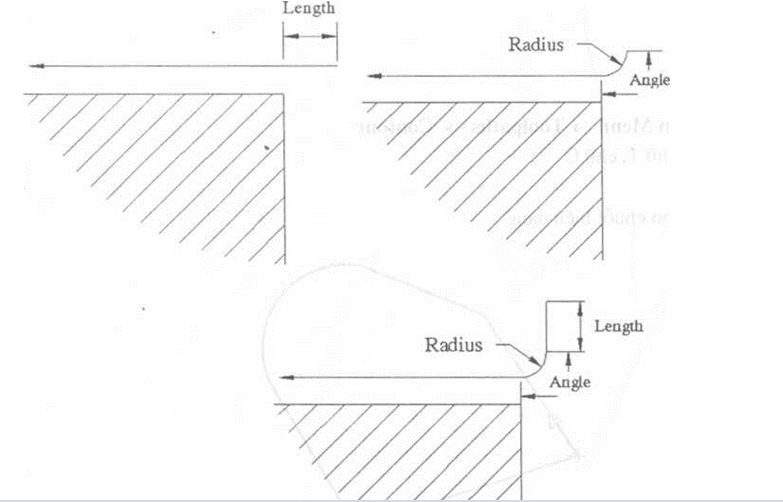

Lead in/out: chế độ vào, ra

4. Chọn phương pháp gia công, nhập thông số ứng với phương pháp đó, nhấn OK.
