Lập trình vận hành máy CNC Lập trình, Vận Hành, Gia công
Máy phay ảo (SSCNC)
Khởi động phần mềm mô phỏng vận hành máy phay CNC
Click vào biểu tượng
để khởi động phần mềm.
Cách mở giao diện máy phay Fanuc 0i – M.
Chọn Fanuc 0i M => Run => Giao diện máy phay CNC
Các phím chức năng
 |
New NC code | Tạo file chương trình NC mới |
 |
File Open | Mở file chương trình mới |
 |
File Save | Lưu chương trình |
 |
Save as | Lưu mới chương trình |
 |
Parameters Setup | Tùy chỉnh thông số máy |
 |
Tool Management | Nút chọn dao |
 |
Switch Display mode | Cho phép ẩn hiện máy ảo |
-Máy phay ảo (SSCNC)-
 |
Work piece Setup | Nút chọn gốc tọa độ phôi, vị trí phôi, vòi phun làm mát, dạng đồ gá. |
 |
Rapid Simulation | Mô phỏng nhanh |
 |
Open/Close machine door | Nút mở/ đóng cửa máy |
 |
Biểu tượng điểm “KHÔNG” của chi tiết | |
 |
Clamp Position Out | Mâm cặp gá phôi sử dụng cặp ngoài |
 |
Clamp Position In | Mâm cặp gá phôi sử dụng cặp trong |
 |
Switch Window | Chuyển chế độ nhìn toàn màn hình |
 |
Zoom Out | Phóng to |
 |
Zoom In | Thu nhỏ |
 |
View Reset | Chuyển về chế độ nhìn mặc định |
 |
Zoom | Phóng to/ Thu nhỏ bằng nhấn + giữ chuột trái |
 |
Pan View | Di chuyển bằng nhấn + giữ chuột trái |
 |
Rotate | Xoay bằng nhấn + giữ chuột trái |
 |
Dynamic Zoom | Thiết lập khung màn hình nhìn theo tùy chọn window |
 |
2D View | Thiết lập hướng nhìn dạng 2D |
 |
Reset | Chuyển về chế độ nhìn mặc định |
 |
Fron View | Chuyển về chế độ nhìn theo hướng Front Z – X |
 |
Right View | Chuyển về chế độ nhìn theo hướng Right Z – Y |
 |
Top View | Chuyển về chế độ nhìn theo hướng Top X – Y |
 |
Full Screen | Chuyển về chế độ nhìn toàn màn hình |
 |
Show Machine | Ẩn/ hiện máy tiện CNC ảo |
 |
Measure | Đo phôi bằng thước cặp |
 |
Machine Sound | Tắt/ mở âm thanh máy |
 |
Show Coordinates | Ẩn/ hiện gốc tọa độ |
-Máy phay ảo (SSCNC)-
 |
Show Scrap | |
 |
Show Coolant | Ẩn/ hiện dụng cụ làm mát |
 |
Show Stock | Ân/ hiện chi tiết |
 |
Show Workpiece | Ẩn/ hiện phôi |
 |
Section View | Thiết lập chế độ nhìn dạng mặt cắt |
 |
Transparent | Tắt/ mở thiết lập chế độ nhìn dàng trong suốt |
 |
Show Tool Turret | Ẩn/ hiện mâm dao |
 |
Show Tool Pos. No | Ẩn/ hiện số vị trí dao |
 |
Show Tool | Ẩn/ hiện dao |
 |
Show Trace | Ẩn/ hiện vết dao |
 |
Exam and Help | Ví dụ có sẵn. |
 |
Recording Settings | Thiết lập chế độ quay màn hình |
 |
Start Record | Bắt đầu quay màn hình |
 |
Stop Record | Dừng quay màn hình |
| Hiển thị màn hình

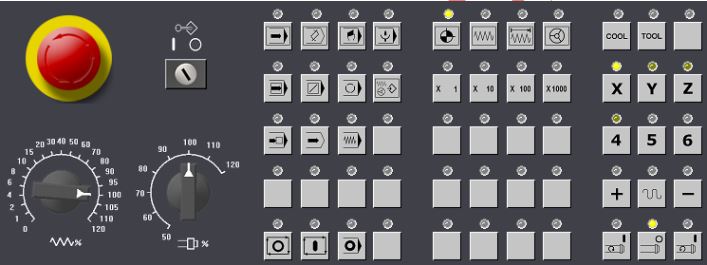

Bảng điều kiện 1 Bảng điều kiện 2
