Thiết kế trên Mastercam v9-X_Bài 19:Hướng dẫn sử dụng lệnh CHAMPER và DELETE trên mastercam

A/LỆNH CHAMPER:

Ý NGHĨA:

Vát góc 2 đường thẳng cắt nhau

DẠNG LỆNH:

Trình đơn:Main Menu -> Create Next menu—> Chamfer

Dòng lệnh:Gõ chữ c, chữ N, chữ c.

GIẢI THÍCH:

Chọn Distance để nhập  khoảng cách vát.

Enter first distance  :nhập khoảng cách vát thứ nhất

Enter second distance :nhập khoảng cách  vát thứ hai

Select first line:chọn đường thẳng thứ nhất

Select second line:chọn đường thẳng thứ hai

Nhấn ESC.

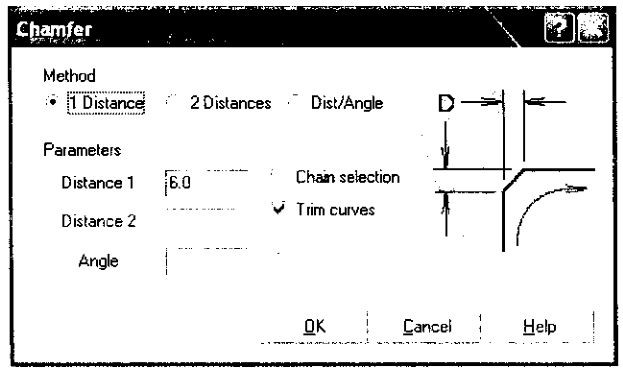

Mastercam9.0 khi thực hiện lệnh xuất hiện bảng thoại:

1 Distance:vát cạnh với cùng một khoảng cách vát D.

2 Distance:vát cạnh với 2 khoảng cách vát Dl, D2.

Dist/angle :vát cạnh với một khoảng cách vát D và góc nghiêng.

Trim curves:bỏ phần thừa sau khi vát.

Chain selection:chọn theo chuỗi.



B/LỆNH DELETE:

Ý NGHĨA:

Xoá đối tượng.

DẠNG LỆNH:

Trình đơn:Main Menu ->Delete.

Dòng lệnh :Gõ chữ D.



GIẢI THÍCH:

Xuất hiện các phương án chọn đối tượng.

Chain : các đối tượng nối liên tiếp nhau tạo thành chuỗi kín hoặc hở

Window : chọn đối tượng theo cửa sổ

Area : chọn đối tượng theo vùng

Only : xoá theo kiểu đối tượng line, arc, surface

AU : xoá tất cả đổi tượng thuộc một kiểu nào đó

Group : xoá nhóm đối tượng

Result : xoá đối tượng kết quả

Duplicate : xoá các đối tượng trùng nhau

Un delete : khôi phục đối tượng vừa xoá

Chọn đối tượng theo phương án đã chọn.

Nhấn ESC.
