Thiết kế trên Mastercam v9-X_Bài 22:Hướng dẫn sử dụng lệnh hỗ trợ vẽ lệnh SCALE

A/LỆNH SCALE:

Ý NGHĨA:

Tạo đối tượng tỷ lệ với đối tượng gốc, hộ số tỷ lê bằng nhau theo các phương.

DẠNG LỆNH:

Trình đơn : Main Menu -> Xform -> Scale.

Dòng lệnh : Gõ chữ X, chữ s.

GIẢI THÍCH:

Select entities to scale: chọn đối tượng để lấy tỷ lệ

Nhấn Done.

Enter the point to scale about: điểm cơ sở.

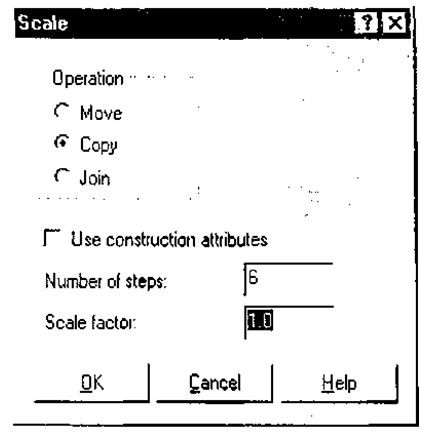

Xuất hiện bảng thoại:

Chọn một trong các phương án: Move, copy, Join

Number of steps : số lần lặp

Scale factor : hệ số tỷ lệ

Nhấn OK

Nhấn ESC .

B/LỆNH SCALE XYZ:

Ý NGHĨA:

Tạo đối tượng tỷ lệ với đối tượng gốc, hệ số tỷ lệ khác nhau theo các phương X, Y, z.

DẠNG LỆNH:

Trình đơn : Main Menu —> Xform-> Scale XYZ.

Dòng lệnh : Gõ chữ X, chữ S.

GIẢI THÍCH:

Select entities to scale xyz: chọn đổi tượng để lấy tỷ lệ.

Nhấn Done.

Enter the point to scale about: điểm cơ sở.

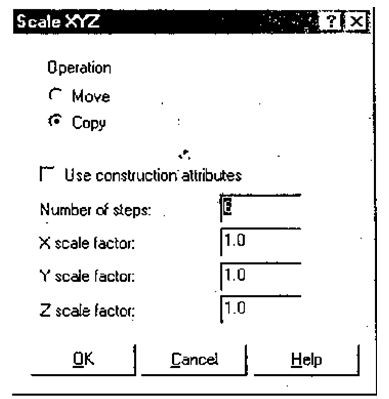

Xuất hiện bảng thoại:

Number of steps: số lần lặp

X Scale factor:hệ số tỷ lệ theo phương X

Y Scale Factor:hệ số tỷ lệ theo phương Y

z Scale factor:hệ số tỷ lệ theo phương z



Nhấn OK.

Nhấn ESC.
