Thiết kế trên Mastercam v9-X_Bài 24:Hướng dẫn sử dụng lệnh OFFSET và OFS CTOUR trên mastercam

A/ LỆNH OFFSET:

Ý NGHĨA:

Tạo đối tượng mới song song với đối tượng gốc.

DẠNG LỆNH:

Trình đơn : Main Menu —> Xform —> Offset.

Dòng lệnh : Gõ chữ X, chữ o.



GIẢI THÍCH:

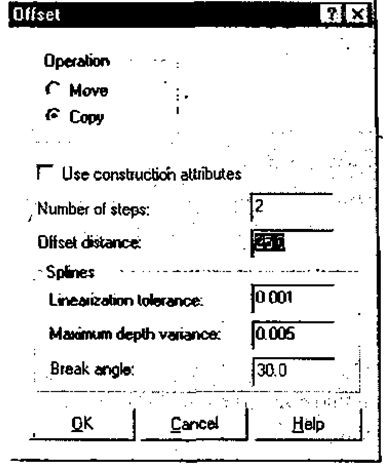

Xuất hiện bảng thoại:

Operation : thao tác

Move :Dịch chuyển

Copy :sao chép

Number of steps :số lần lặp lại

Offset distance:khoảng cách

Splines:: các thông số giới hạn đối là đường cong spline.

Nhấn OK.

Select the line, arc, spline or curve to offset: chọn đường thẳng, cung tròn, spline, đường cong để offset

Indicate the offset direction: hướng tạo.

Nhấn ESC.



B/ LỆNH OFS CTOUR:

Ý NGHĨA:

Tạo đối tượng mới song song với đối tượng gốc. Đối tượng gốc là một biên dạng.

DẠNG LỆNH:

Trình đơn                 : Main Menu -> Xform -> Ofs ctour.

Dòng lệnh                : Gõ chữ X, chữ c.

GIẢI THÍCH:

Select Chain 1: chọn chuỗi biên dạng

Select Chain 2: tiếp tục chọn chuỗi.

Nhấn Done.

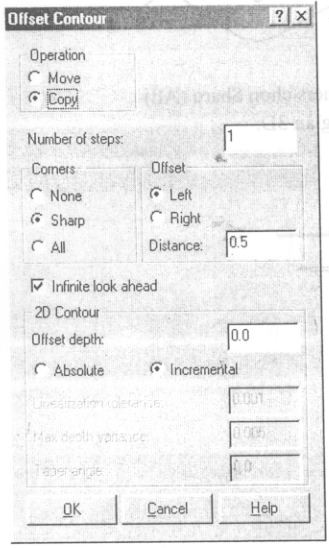

Xuất hiện bảng thoại:

Operation: thao tác

Move:dịch chuyển

Copy:sao chép

Number of steps:: số lần lặp

Offset:hướng tạo

Left: bên trái đường biên gốc

Right:bên phải đường biên gốc

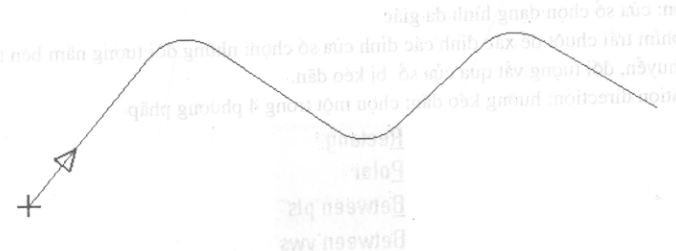

Hướng trái, phải phụ thuộc chiều mũi tên hiển thị khi chọn biên dạng.

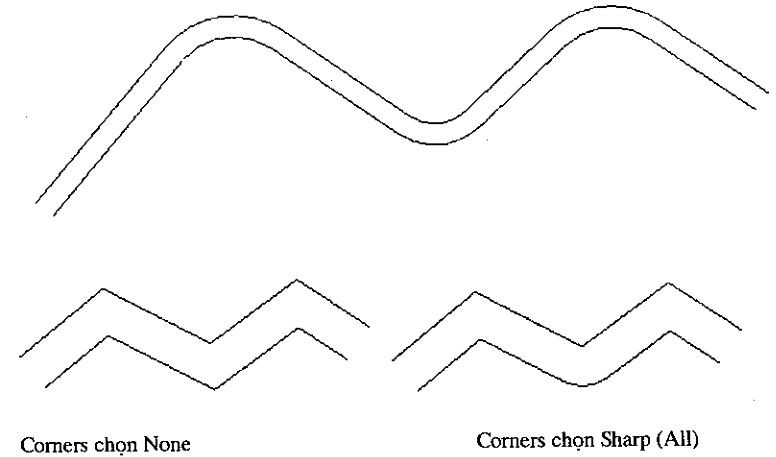

Comers : tại các góc của biên dạng

None : không có cung chuyển tiếp

Sharp : có cung chuyển tiếp

All : cả hai dạng

Distance : khoảng cách offset

Infinite look ahead: không giới hạn về hướng tạo

Offset depth : chiều sâu offset

Absolute : tính theo giá trị tuyệt đối Incremental : tính theo tương đối

Taper angle : góc nghiêng

Nhấn Ok.

Ví dụ:

Khi có giá trị offset depth ta được đối tượng trong không gian 3D:



Giá trị của Distance và taper angle khác 0.
