Thiết kế trên Mastercam v9-X_Bài 8: Hướng dẫn sử dụng LỆNH PATTERN trên mastercam

LỆNH PATTERN

Ý NGHĨA:

Chèn các đối tượng đã có vào bản vẽ hiện hành.

DẠNG LỆNH:

Trình dơn                 : Main Menu Create -> Nextmenu -> Pattern

Dòng lệnh                 : Gõ chữ c, chữ N, chữ T.

GIẢI THÍCH:

Đặt các thông số:

Name : tên file chứa đối tượng cần chèn

Scale : tỉ lệ chèn so với đối tượng gốc

Rotate : góc xoay khi chèn

X,Y,Z mirror : đối xứng theo các trục X,Y,Z (yes hoặc no)

Main C/L : sử dụng màu, lớp hiện hành khi chèn (yes hoặc no)

Path : đường dẫn của tệp chèn

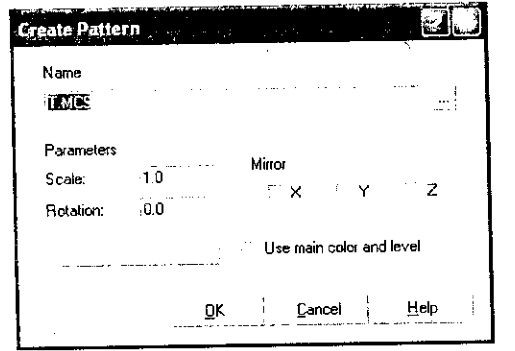

Mastercam 9.0 khi thực hiện các lệnh xuất hiện bảng thoại sau:

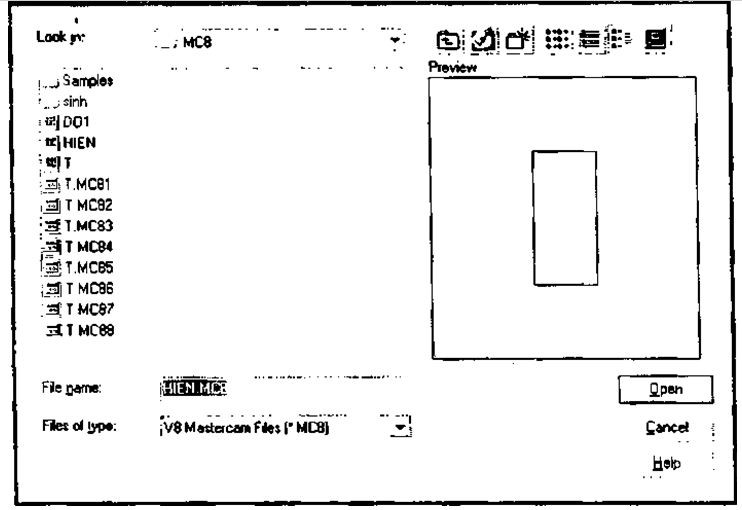

Khi chọn Name (Biểu tượng … với Mastercam 9.0) xuất hiện bảng thoại: chọn file cần chèn, chọn open.

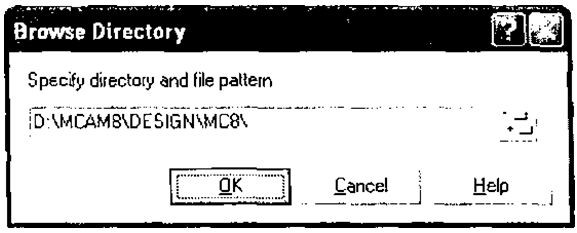

Hoặc chọn Path hiển th ị đường đản chứa fĩle chèn:

Chọn Do it, k ết thúc lệnh.
