Hiểu về Hệ tọa độ gia công tiện
Có hai hệ tọa độ khác nhau được sử dụng trong quá trình tiện, hệ tọa độ và hệ tọa độ nguyên công.
Hình 1 – Hệ tọa độ máy

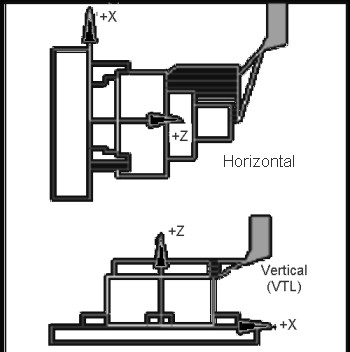

Hình 2 – Hệ tọa độ trên máy ngang và đứng
Hệ tọa độ xuất file
Có hai hệ thống khác nhau được sử dụng trong tiện, hệ thống tọa độ và Nguyên công. Trừ khi có quy định khác, các hệ tọa độ cũng được áp dụng cho các Nguyên công . Các hệ tọa độ phải có trục Z hướng ra từ mâm cặp và thẳng hàng với trục quay. Bất kể loại Nguyên công nào được xác định, các bản phác thảo của hình học gia công (nếu nó thực sự là phác thảo) phải luôn luôn nằm trong mặt phẳng XZ và phải hoàn toàn trên mặt dương của trục Z.
Khi bạn nhập vào chế độ Sketch, hệ thống tự động định vị mô hình phù hợp với định nghĩa workcell.
Nếu workcell được định nghĩa là một máy tiện ngang, các điểm trên trục Z bên phải và trục X. Nếu workcell được định nghĩa là một máy tiện đứng, các
Điểm trục bên phải và trục z.
Hiểu về Turning Material Removal
Một tính năng loại bỏ vật liệu có thể được tạo ra sau mỗi Nguyên công. Mục đích của tính năng này là phục hồi lại các phôi do đó chi tiết giống như nó sẽ trong quá trình gia công thực tế khi hoàn thành NC Step.

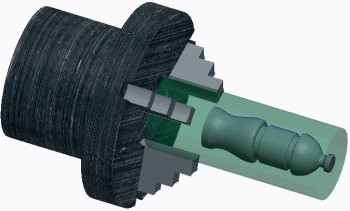

Hình 1 – Mô hình không có Material Removal Feature
Hình 2 – Loại bỏ vật liệu khi gia công
Loại bỏ vật liệu
Một tính năng loại bỏ vật liệu có thể được tạo ra sau mỗi Nguyên công. Mục đích của tính năng này là phục hồi lại các phôi để chi tiết giống như trong quá trình gia công thực tế khi hoàn thành Nguyên công. Có hai loại tính năng loại bỏ vật liệu.
- Tự động
- Thủ công
Phương pháp có thể để tạo ra các tính năng loại bỏ vật liệu để tạo ra một cách tự động, nơi mà hệ thống sẽ tạo ra dựa trên các thông tin mà nó có. Đôi khi hệ thống không có đủ thông tin. Hệ thống sau đó cung cấp các tùy chọn xây dựng một tính năng loại bỏ vật liệu. Các phương tiện để xây dựng một tính năng loại bỏ vật liệu thủ công giống hệt như trong việc tạo ra các tính năng phác thảo khác.
Khi cắt hình học cho các vùng và và rãnh đã được xác định bằng cách vẽ, hệ thống cho phép bạn tạo ra các tính năng loại bỏ vật liệu tự động. Hình học được xác định bởi ranh giới phôi, nó được khuyến cáo rằng một tính năng loại bỏ vật liệu được tạo ra sau mỗi Nguyên công để tránh gia công lại trong các bước sau.
