Creo Parametric 2.0_PROCEDURE – Configuring Turning Operations

PROCEDURE – Configuring Turning Operations



Close Window          Erase Not Displayed

  Turning\Operations_Cấu hình          OPERATION_SETUP.ASM



Bài tập 1:   Tạo chu trình và xác định dao tiện 2 trục trong vùng làm việc



1. Chỉ kích hoạt Datum Display type: Plane Display .
2. Chọn Lathe từ Menu xổ xuống Work Center types trong Machine Tool Setup group.

• Nhập 2-AXIS trong Ô Name và nhấn ENTER.

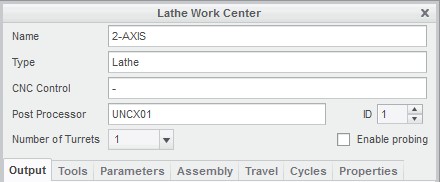

• Trong hộp thoại Lathe Work Center, click Accept Settings .

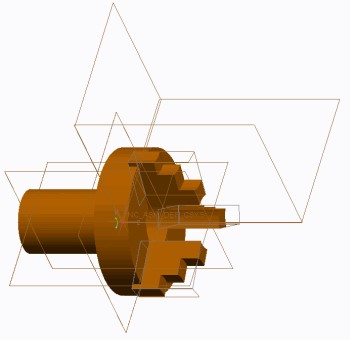

 Bài tập 2:   Lắp ráp chi tiết cố định.

1. Click Operation từ Process group.

• Chọn Fixture Setup tab.
• Click Add Fixture .
• Chọn CHUCK_203X76.ASM và click Open.

2. Tạo ràng buộc cụm chi tiết.

• Trong dashboard, thay đổi Automatic thành Default từ menu xổ xuống choice.

3. Click Complete Component từ dashboard.
4. Ẩn Plane Display . Kích hoạt Csys Display .

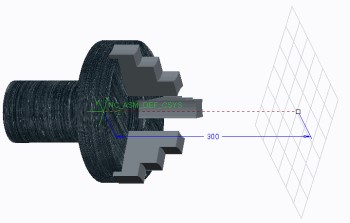

Bài tập 3:   Xác định hệ tọa độ zero và mặt phẳng rút.

1. Chọn ô gần Coordinate System từ dashboard.

• Chọn hệ tọa độ chuẩn NC_ASM_DEF_CSYS trên mô hình chi tiết cố định.

2. Chọn An toàn tab.

• Trong Ô Retract, Chọn Plane từ Menu xổ xuống Type.
• Chọn NC_ASM_DEF_CSYS cho tham chiếu.
• Nhập 300 và nhấn ENTER cho Value.

3. Chọn Properties tab.

• Lưu ý tên mặc định là OP010; lúc này bạn có thể chọn tên khác.

4. Click Complete Feature từ Operation dashboard.



Bài tập 4:   Xác định điểm đầu/cuối.

1. Kích hoạt Point Display .

• Chọn Offset Coordinate System từ Datum Point menu xổ xuống trong Datum Group.
• Trong hộp thoại Datum Point thiết lập thành REFERENCE thành NC_ASM_DEF_CSYS.
• Nhập Start-End dưới ô NAME.
• Nhập 50.00 dưới ô X Axis.
• Nhập 275.00 dưới ô Z Axis.
• Chọn OK để đóng hộp thoại.
