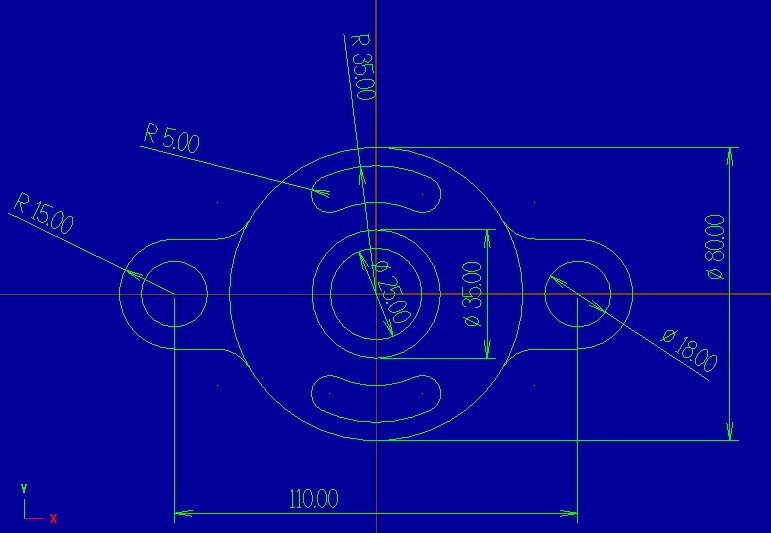

Các bạn vẽ lại biên dạng sketch sau:
Sau đó bạn vào Machine Type > Mill > default.
Kế tiếp bạn click chọn vào Stock setup để thiết lập phôi.

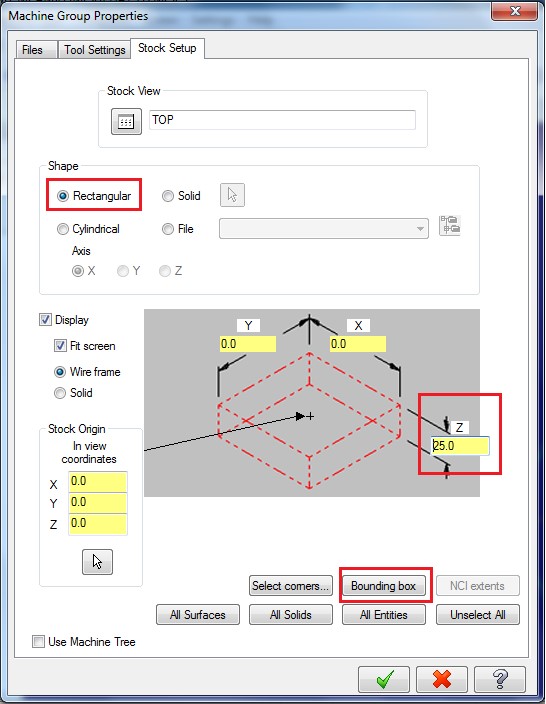

Hộp thoại machine group properties hiện lên. Bạn chọn vào các thông số như hình. Sau đó chọn vào Bounding box.
Hộp thoại Bounding Box xuất hiện. bạn nhập vào lượng dư bề mặt theo X là 2 mm và lượng dư bề mặt theo Y là 2 mm. Sau đó chọn Ok > OK

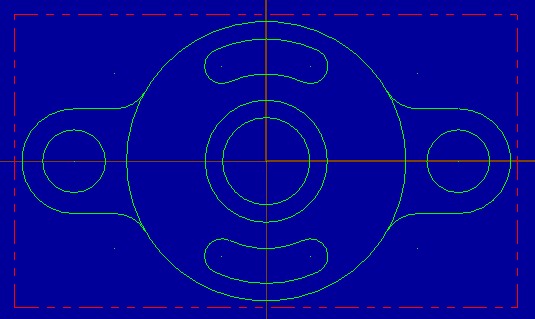

Khi này bạn sẽ thấy cục phôi sẽ có đường nét đứt màu đỏ như hình:

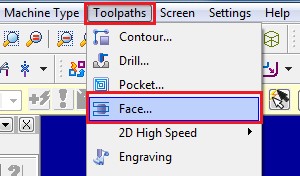

Kế tiếp bạn vào Toolpaths chọn nguyên công phay mặt đầu.
Bạn sẽ đặt tên cho nguyên công trong hộp thoại

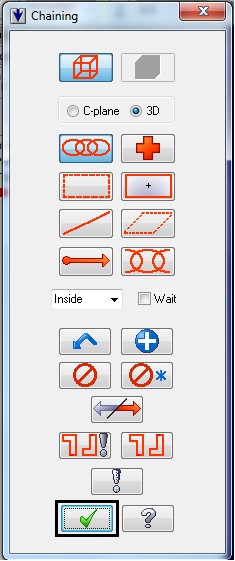

Khi ở nguyên công phay mặt đầu, các bạn không cần chọn biên dạng, chuỗi gia công. Bạn chọn OK để tiếp tục.

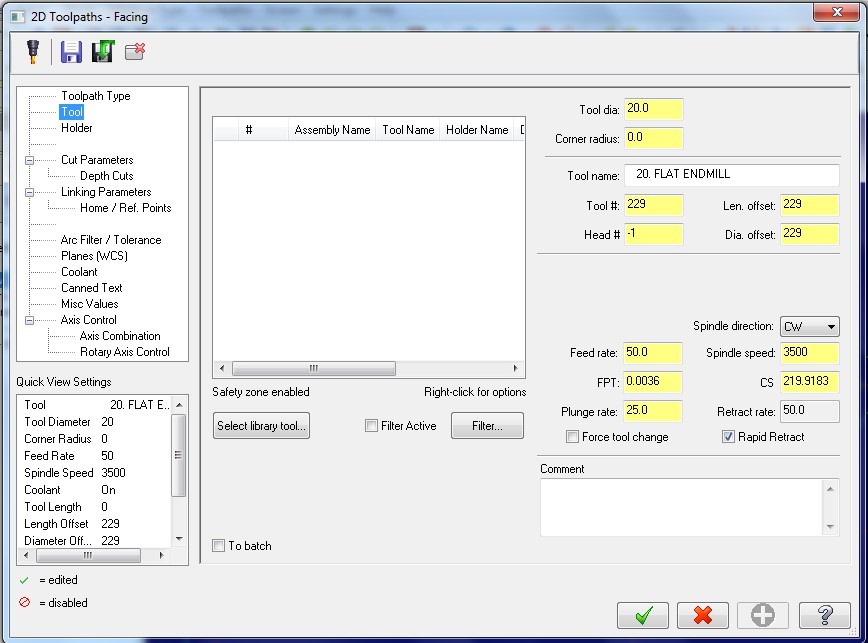

Khi này hộp thoại 2D Toolpaths –Facing xuất hiện. bạn tiến hành chọn dao, thiết lập chiều sâu cắt,..
Bạn chọn vào Filter. Hộp thoại Tool List Filter xuất hiện. Bạn bấm vào biểu tượng dao phay mặt đầu để lọc ra các dao phay mặt đầu có trong thư viện. sau đó chọn OK.
Bạn chọn vào Seclect libraty tool. Và chọn dao có số hiệu 270, với đường kính là 50mm. chọn OK
Tiếp theo bạn tiến hành thiết lập các kiểu chạy dao.
Bạn click vào cut parameters. Các thông số bạn thiết lập như hình bên dưới

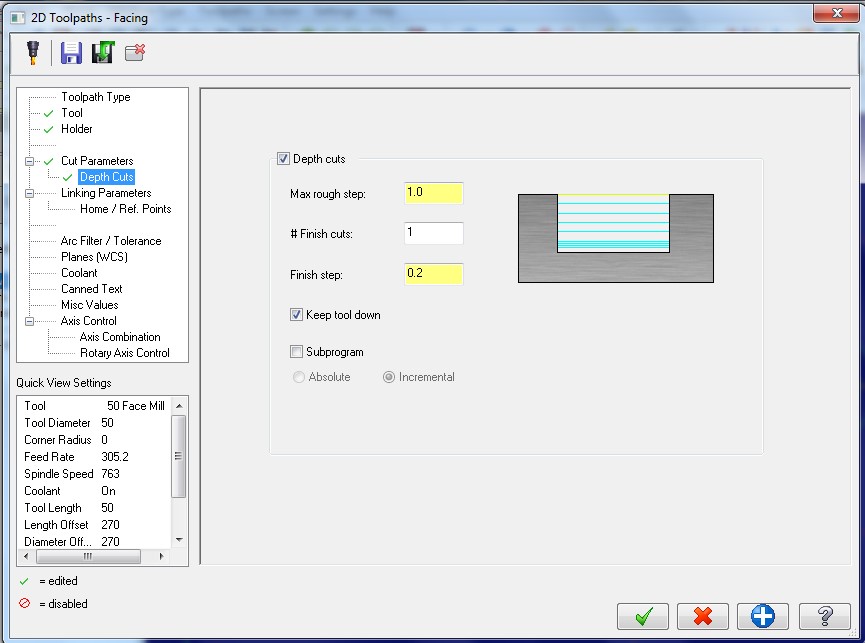

Depth cut. Bạn nhập vào các thông số như hình.

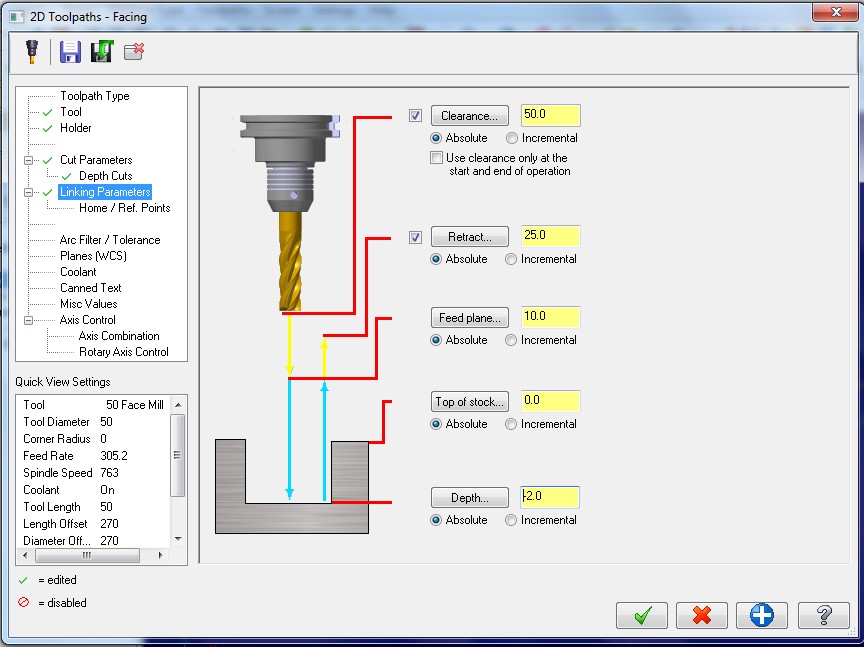

ở mục Linking Parameter. Các bạn thiết lập các thông số.
Vào mục Coolant. Bật dung dịch tưới nguội. sau đó chọn OK
Kết quả bạn thu được như hình.
Mô phỏng gia công. Đường chạy dao Backplot
Sau khi bấm chạy mô phỏng.
