Ví dụ: gia công theo đường dẫn. (biên dạng)

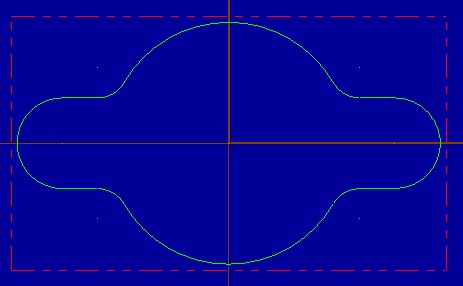

Các bạn lấy file thực hành trước đó và sửa lại sketch như sau:
Sau đó bạn vào menu Bạn vào Toolpaths > contour. Và chọn biên dạng như hình
Kế tiếp bạn vào chọn dùng cụ cắt là dao endmill d = 10mm. và thiết lập các thông số vận tốc, bước tiến như hình

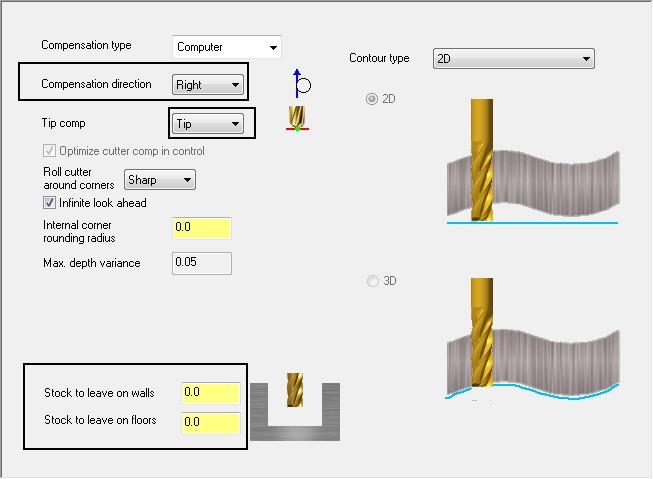

Tiếp đến ở mục Cut parameter. Bạn chọn bù dao cho phù hợp. và sửa các lượng dư bề mặt lại bằng 0.

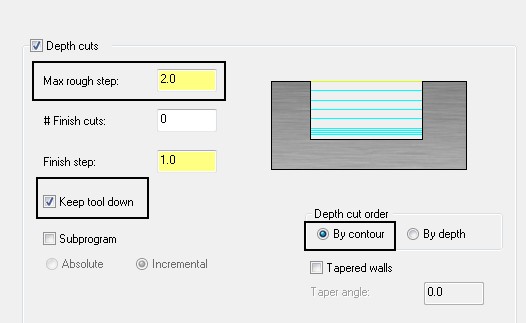

ở mục depth cut. Bạn nhập vào chọn chiều sâu tối đa là 2mm. tích chọn vào ô Keep Tool Down, By contour.
ở mục Multi Passes. Bạn nhập vào các thông số.
number : 8
spacing: 3
và tích chọn vào ô Kepp tool down
Mục Linking parameter.
Bạn cần chú ý đến 2 vùng, đó là top of stock và depth.
Sau đó chọn OK.

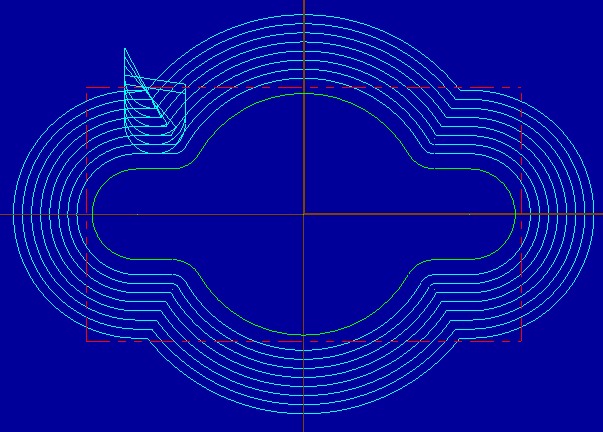

Các bạn sẽ nhìn thấy các đường chạy dao như hình.
Bạn bấm vào biểu tượng
sau đó bấm vào
để xem quá trình chạy dao, cũng như hình dạng chi tiết sau khi gia công.
