Mastercam X7 2D_Ví dụ phay hốc (pocket)

Ví dụ phay pocket.

Sau khi bạn đã phay mặt đầu. bạn tiếp tục đến với nguyên công phay hốc.

Bạn vào Toolpaths > Pocket

Bạn chọn biên dang như hình.

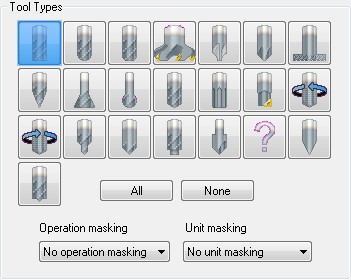

Sau đó vào phần mềm sẽ xuất hiện hộp thoại để các bạn chọn dao.

Các bạn chọn dao Endmill với d = 10mm.

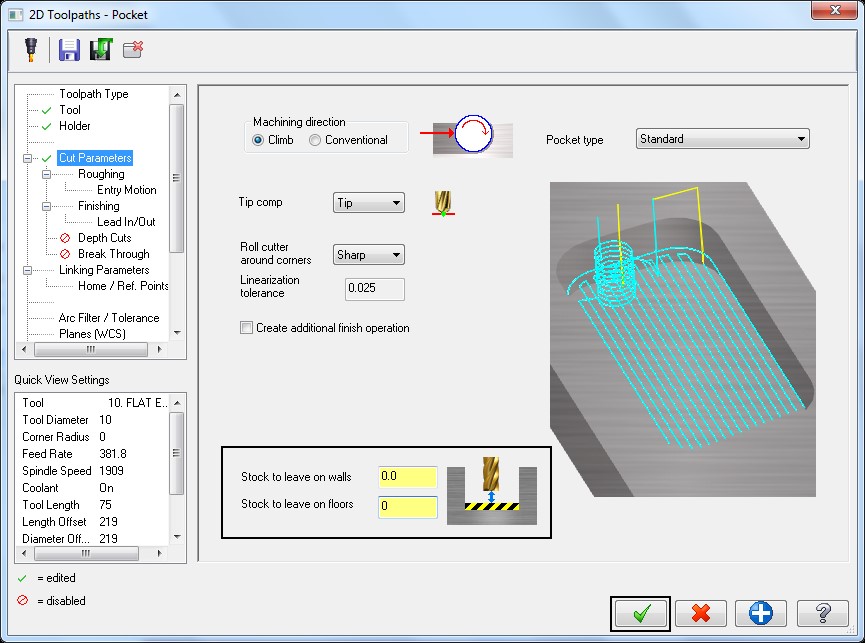

ở mục Cut Parameter. Bạn thiết lập lượng  dư là  0mm ở hai hướng.

tiếp đến mục Roughing. Bạn chọn  Hight speed

ở mục entry motion. Bạn chọn Helix

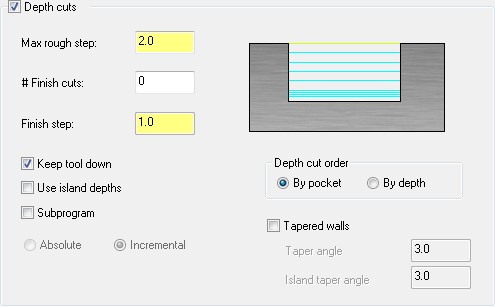

ờ mục depth cuts. Bạn tiến hành nhập vào chiều sâu cắt là 2mm. tích chọn vào keep tool down. Và chọn vào tùy chọn By podket.

ở mục Linking parameters: bạn tiến hành nhập vào các thông số như hình.

Sau đó chọn OK.

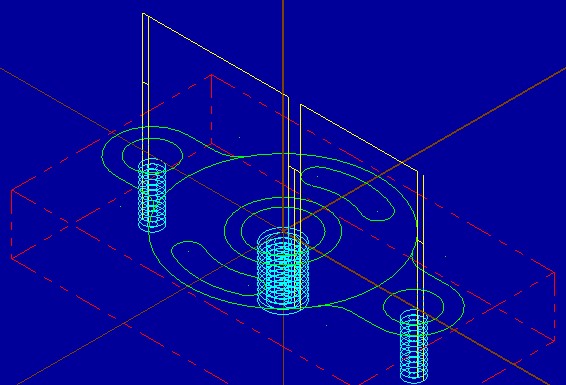

Bạn sẽ thấy các đường chạy dao như hình

Bạn bấm vào biểu tượng để xem mô phỏng quá trình chạy dao.

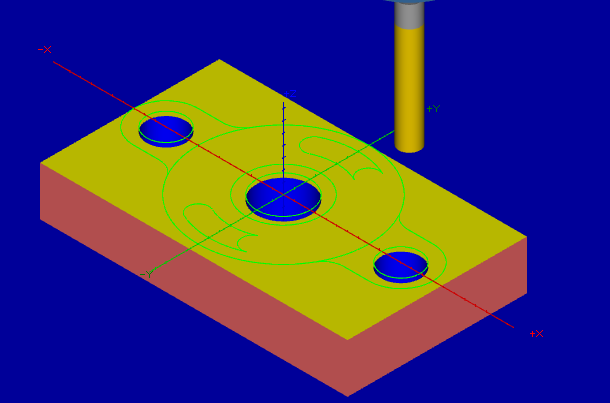

Kết quả bạn thu được như  hình.
