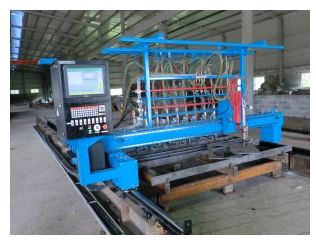

Máy cắt plasma CNC Weldtec COMPACTCUT 2800DD

1. MÁY CẮT CNC 2800DD, BỘ ĐIỀU KHIỂN SỐ MICROEDGE PRO 3 TRỤC.

Model: COMPACTCUT 2800DD

Xuất xứ: WELDTEC – Việt Nam

Thông số kỹ thuật:

AA – PHẦN MÁY:

–      Khoảng cách giữa 2 ray dọc: 2.800mm

–      Chiều rộng cắt hữu ích: 2.200mm

–      Chiều dài máy: 8.500mm

–      Chiều dài cắt hữu ích: 6.200mm

–      Tốc độ dịch không tải: 12.000mm/phút

–      Độ chính xác dịch chuyển : ± 0,1 mm/1 mét

–      Số mỏ cắt ôxy – gas: 02 mỏ cắt

• Lên xuống mỏ bằng động cơ điện
• Tự động đánh lửa
• Chiều dày cắt ôxy – gas: từ 6 đến 120mm (cắt max 120mm với 01 mỏ cắt)
• Khoảng cách mỏ nhỏ nhất: 125mm
• Tốc độ cắt Ôxy – gas: 100 – 1.000 mm/ phút

–      Số mỏ cắt plasma: 01 bộ gá chờ mỏ cắt plasma

–      Phương pháp truyền động bằng bánh răng, thanh răng cho cả trục X, Y

–      Cơ cấu truyền động: Sử dụng động cơ Servo qua hộp giảm tốc hành trình cho phép độ rơ bằng không

–      Dẫn hướng bằng thanh trượt, máng trượt của hãng Hiwin – Đài Loan.

–      Chạy trên thanh răng CP5 của hãng Weldbank – Hàn quốc

–      Tự động cắt tấm theo biên dạng đã được lập trình

–      Cáp điện, ống dẫn cung cấp cho chuyển động ngang, dọc: dùng xích cáp

–      Động cơ servo và driver, hãng Yaskawa – Nhật Bản

–      Chuyển động ngang (trục X): 01 động cơ + driver 400w

–      Chuyển động dọc (truc Y): 02 động cơ + driver 750w



BB – BỘ ĐIỀU KHIỂN SỐ MICROEDGE PRO 3 TRỤC

Xuất xứ: Hypertherm – Mỹ

Thông số kỹ thuật:

–      Hệ điều hành: Windows XP

–     Bộ vi xử lý: Intel 2.0Ghz hoặc cao hơn

–     Bộ nhớ ngoài: 1GB RAM

–     Ổ cứng: 80 Gb

–     Kết nối Mboard: Bàn phím và chuột PS2, USB

–     Nối mạng: Cổng RJ-45

–     Kích thước: 365 x 508 x 237mm

–     Nhiệt độ làm việc: 0-50⁰C độ ẩm 95%

–     Điện áp: 220V AC

–     Trục điều khiển: 3 trục

–     Công nghệ HMM (dễ sử dụng cho cả người mới vận hành)

–     Thư viện hình cắt với 62 hình cắt thông dụng, người vận hành chỉ cần lựa chọn hình cần cắt và nhập dữ liệu cắt.

–     Cho phép chỉnh sửa hình cắt trên màn hình, xem trước các thông số cắt và sự thay đổi

–     Hiển thị quá trình cắt trên màn hình

–     Xem trước các đoạn cắt giúp xác định hành trình cắt tối ưu

–     Đơn vị đo lường: Hệ Inch và hệ mét

–     Phóng to/Thu nhỏ, lấy đối xứng hình

–     Chức năng copy, thay đổi, bù cắt, phục hồi vết cắt hỏng

–     Phần mềm: Mã: CNC, EIA, ESSI

–     Sắp xếp hình tự động

–     Chế độ căn chỉnh khổ tôn, phục hồi vết cắt

–     Các chế độ có thể sử dụng: Oxy – Gas, Plasma, Marking
