Máy doa_Công dụng và phân loại

Công dụng và phân loại

Máy doa vạn năng thường dùng để doa lỗ, tiện lỗ các vỏ hộp có kích thước lớn không gá được trên máy tiện (hoặc có thể gá được song khi quay lại mất cân bằng động lực học). Dùng để mở rộng các bề mặt lỗ, máy doa cũng có thể gia công các mặt bên bằng cách tiện mặt đầu hoặc sử dụng dao phay mặt đầu.

Thông thường, chia máy doa thành 2 loại chủ yếu: máy doa đứng và máy doa ngang.

Máy doa ngang vạn năng 262r

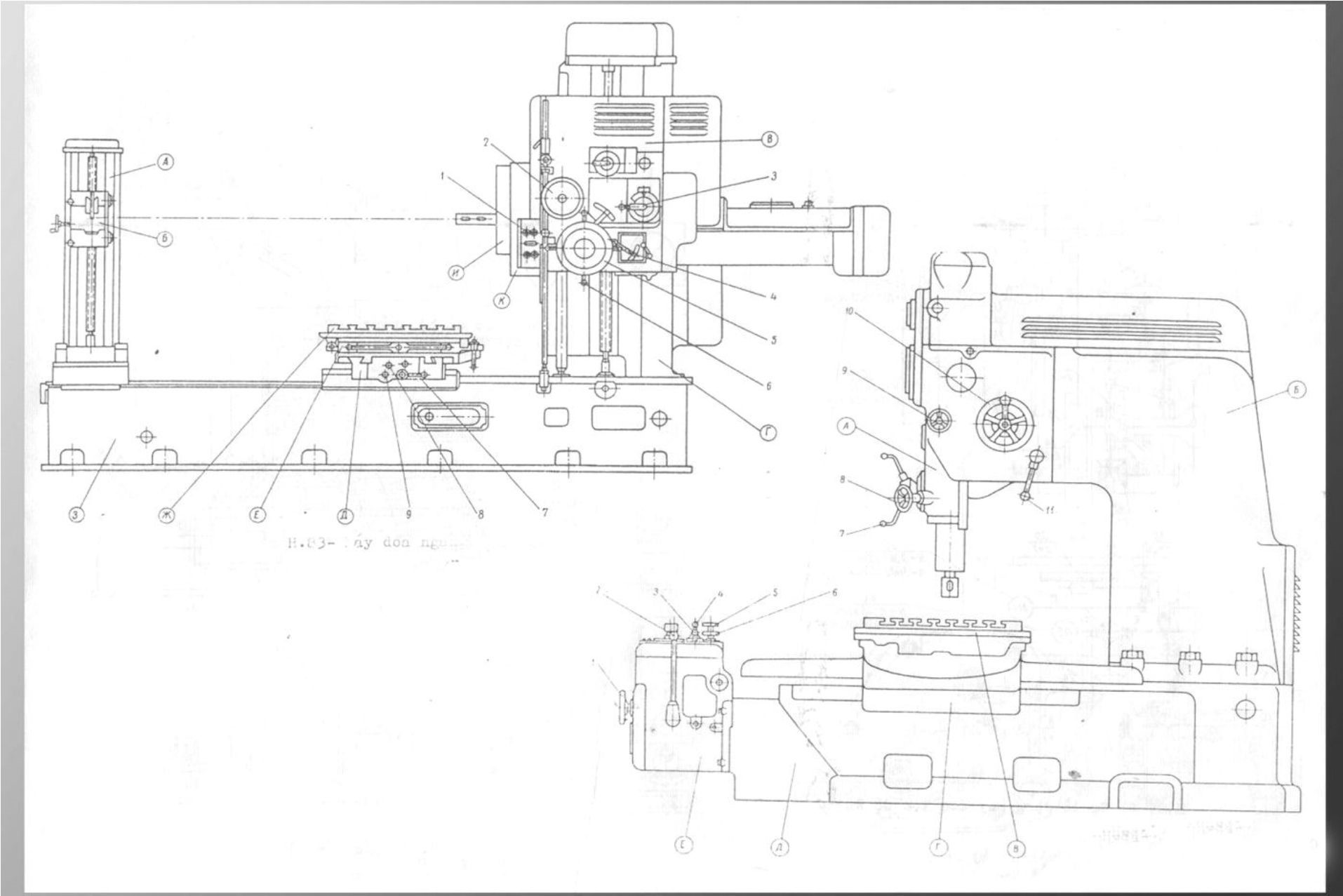

Hình 2.9. Máy doa ngang vạn năng

Hình 2.10. Sơ đồ động máy doa ngang vạn năng 262

Các bộ phận cơ bản: Phần tĩnh bao gồm băng bệ máy, các trụ máy, giá đỡ.phần di động gồm bàn máy, giá đỡ phụ, hộp trục chính.

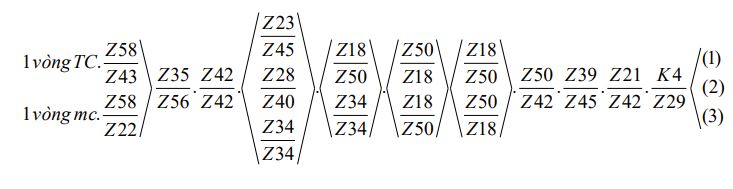

+ Truyền dẫn chính:

Động cơ 2 tốc độ:

Chú ý: Trục đỡ mâm cặp lồng bên ngoài trục đỡ trục chính và được dẫn động bằng 2 đường truyền độc lập. Dải tốc độ của trục chính n_tc = 20(v/ ph) + 1000(v /p), cao hơn dải tốc độ của mâm cặp n_mc = 10(v / ph) + 500(v / p)

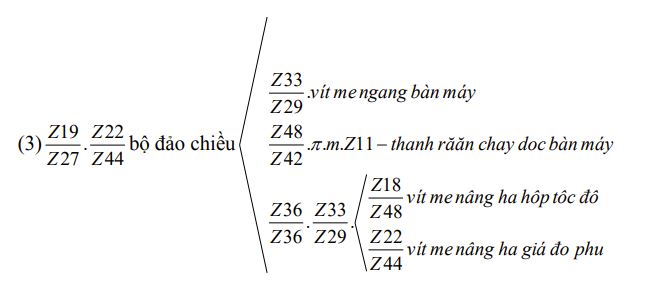

+ Truyền dẫn chạy dao:

(1) Z57/Z43 cơ cấu vi sai (bàn dao hướng kính)

(2) bộ đảo chiều bánh răng côn vít me cắt ren đẩy trục chính.\

• Tay quay .thanh răng chạy dọc giá đỡ.
• Chú ý: Trục chính và giá đỡ luôn nâng hạ đồng thời để đảm bảo độ đồng tâm truyền động chạy dao song song cả 2 vít me.
