Máy phay ảo (SSCNC) P2: Chức năng các nút trên bảng điều khiển

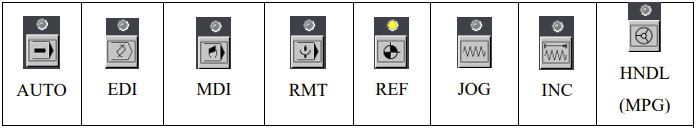

EDI: Chế độ hiệu chỉnh chương trình, lập trình tay; đổ chương trình qua lại giữa máy Bài giảng gia công CNC và USB – Card

MDI: Chế độ chạy từng câu lệnh, lập trình câu lệnh không lưu lại Block.

DNC: Chạy trực tiếp trên Card, máy tính

REF: Chế độ điều chỉnh các trục về gốc (điểm Zero), có sự kết hợp của

RAPID OVERRIDE (bấm X trước Z sau)

JOG: Nút điều chỉnh vị trí bàn máy (lượng dịch chuyển lớn)

INC: Nút điều chỉnh vị trí bàn máy (lượng dịch chuyển nhỏ)

HNDL (MPG): Chuyển về chế độ điều chỉnh bằng tay

– Gọi chương trình lưu trong bộ nhớ máy CNC hoặc thẻ nhớ trước khi vân hành ở chế độ tự động (AUTO, DNC).

– Tạo mới, chỉnh sửa hoặc xóa chương trình lưu trong bộ nhớ máy CNC.

– Copy chương trình từ Máy tính hoặc thẻ nhớ vào máy CNC.

– Copy chương trình từ máy CNC ra Máy tính hoặc thẻ nhớ.

– Nối máy tính với máy CNC qua cáp RS 232, chọn chế độ Transmission

– Nhấn nút PROG ® nhập Oxxx ® nhấn nút INPUT

– Chọn tốc độ di chuyển bằng công tắc RAPID OVERIDE.

– Chọn tốc độ di chuyến trục bằng công tắc FEED OVERIDE.

– Bấm nút di chuyến trục bằng tay để di chuyển bàn và trục chính với tốc độ chậm (cắt gọt).

TOOL

COOL

Single Block

Skip

Option Stop

Dry Run

CYCLE STOP

CYCLE START

– Chọn trục cần di chuyển: X, Z.

– Chọn tốc độ cần di chuyển: INC 1, INC 10, INC 100, INC 1000.

INC 1: mỗi lần nhấn tương ứng với 1 mm (0,001 mm)

INC 10: mỗi lần nhấn tương ứng với 10 mm (0,01 mm)

INC 100: mỗi lần nhấn tương ứng với 100 mm (0,1 mm)

INC 1000: mỗi lần nhấn tương ứng với 1000 mm (1 mm)

RAPIT TRAVERSE

– Chọn tốc độ di chuyển trục bằng công tắc RAPID OVERIDE.

– Bấm nút di chuyển trục bằng tay để di chuyển bàn và trục chính với tốc độ nhanh (không cắt gọt).

Traverse in positive direction

– Nhấn di chuyển theo chiều dương

Traverse in negative direction

– Nhấn di chuyển theo chiều âm

X: điều chỉnh theo phương X

Z: điều chỉnh theo phương Z

X1, X10, X100: thay đổi nhanh/ chậm lượng chạy dao.

Cho phép mở cửa trong quá trình thiết lập.

Z: điều chỉnh theo phương Z

– Chọn trục cần di chuyển: X, Z.

– Chọn tốc độ cần di chuyển: X1, X10, X100.

X1: mỗi vạch trên tay quay tương ứng với 1 mm (0,001 mm)

X10: mỗi vạch trên tay quay tương ứng với 10 mm (0,01 mm)

X100: mỗi vạch trên tay quay tương ứng với 100 mm (0,1 mm)

Xoay núm về dấu – để di chuyển trục theo hướng -, xoay núm về dấu + để di chuyển trục theo hướng + .
