Lập trình vận hành máy CNC Lập trình, Vận Hành, Gia công

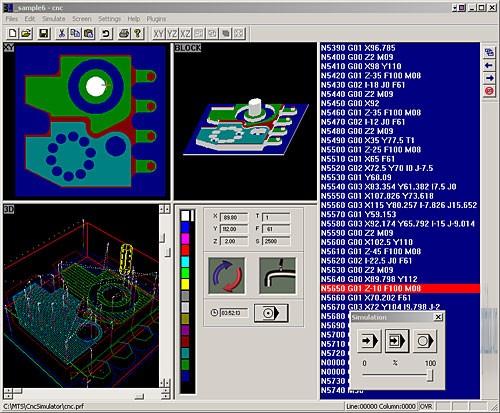

Giới thiệu tập lệnh của phần mềm
Các lệnh di chuyển dao
G00 Chạy dao nhanh (không cắt gọt)
Cấu trúc: G00 X.. Y.. Z..
G00 U… V… W…
X/U… Y/V… Z/W… tọa độ điểm đích (U, V, W tọa độ tương đối cục bộ)
Ví dụ lập trình với tọa độ tuyệt đối:
N090 G00 X30 Y85
N100 G00 Z12
N110 G90
N120 G00 X105 Y35 Z2
Lưu ý : đối với phay CNC, khi lập trình G00 nên lập trình chạy X và Y riêng trong một khối lệnh trước và sau đó mới đến khối lệnh chạy Z.
G01 Nội suy đường thẳng
Cấu trúc: G01 X… Y… Z… F…
G01 U… V… W… F…X/U… Y/V… Z/W… tọa độ điểm đích (U, V, W tọa độ tương đối cục bộ)
Ví dụ lập trình với tọa độ tương đối:
N090 G00 X30 Y85
N100 G0 Z12
N110 G91
N120 G00 X75 Y-50 Z-10
hoặc: N090 G00 X30 Y85
N100 G0 Z12
N110 G00 U75 V-50 W-10
Ví dụ lập trình với tọa độ tuyệt đối:
N085 G90
N090 G00 X30 Y30
N095 G00 Z2
N100 G01 Z-6
N105 G01 X110 Y75
Ví dụ lập trình với tọa độ tương đối:
N085 G00 X30 Y30
N090 G00 Z2
N095 G91
N100 G01 Z-8
N105 G01 X80 Y45
hoặc: N085 G00 X30 Y30
N090 G00 Z2
N100 G01 W-8
N105 G01 U80 V45
G02 Nội suy cung tròn theo chiều kim đồng hồ
G03 Nội suy cung tròn theo chiều ngược kim đồng hồ
Cấu trúc:
X/U… Y/V… Z/W… : tọa độ điểm đích
I… J…: Tọa độ tâm của cung tròn được tính tương đối so với điểm khởi xuất của cung R… : bán kính cung tròn
: hoặc
Lưu ý: Nội suy cung tròn chỉ thực hiện
trong mặt phẳng.
Ví dụ lập trình tọa độ tuyệt đối:
N085 G90
N090 G00 X55 Y35
N095 G00 Z2
N100 G01 Z-5
N105 G02 X95 Y75 I30 J10
hoặc: N085 G90
N090 G00 X55 Y35
N095 G00 Z2
N100 G01 Z-5
Ví dụ lập trình tọa độ tương đối: N105 G02 X95 Y75 R30
N090 G00 X55 Y35
N095 G00 Z2
N100 G91
N105 G01 Z-7
N110 G02 X40 Y40 I30 J10
hoặc: N090 G00 X55 Y35
N095 G00 Z2
N100 G91
N105 G01 Z-7
N110 G02 X40 Y40 R30
hoặc: N090 G00 X55 Y35
N095 G00 Z2
N105 G01 W-7
N110 G02 U40 V40 R30
[adrotate banner=”1″]
Các lệnh về mặt phẳng gia công
Hệ tọa độ gia công xác định bằng ba trục X, Y, Z và tạo nên ba mặt phẳng gia công chính: XY, XZ, YZ. Có thể chỉ định mặt phẳng gia công bằng lệnh:
G17 Mặt phẳng XOY
G18 Mặt phẳng XOZ
G19 Mặt phẳng YOZ
hoặc bởi lệnh kích thước tương ứng như những ví dụ về các lệnh di chuyển dao ở trên.
Định nghĩa mặt phẳng gia công theo lệnh kích thước chỉ có tác dụng trong khối lệnh, nhưng định nghĩa mặt phẳng gia công bằng lệnh có tác dụng cho nhiều khối lệnh hoặc cả chương trình.
