Đối với khuôn dưới ( Cavity) việc thiết lập các chu trình gia công tương tự khuôn trên vChu trình gia công Surface Tương tự ta cũng thiết lập các thông số ban dầu như hình: Thực hiện Trong Manufacture/ Machining/ NC Sequence/ Surface Mill/ 3Axis/ Done Đánh dấu vào …

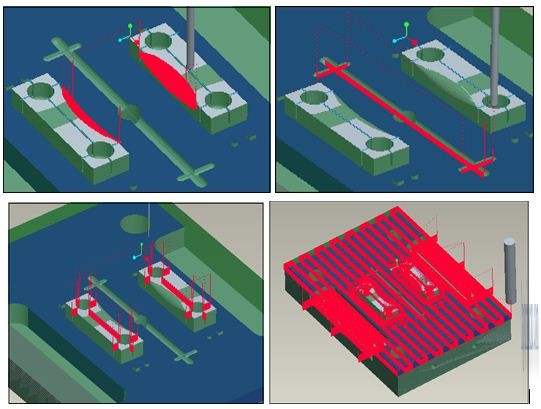

Kết quả gia công mặt cong, runner, rãnh phi1 và mô phỏng đầy đủ.   Hình 3.13 Mô phỏng gia công dạng Wireframe Kết quả kiểm tra bằng Vericut: Hình 3.14 Mô phỏng gia công dạng Vericut

Để phay thô mặt này ta chọn chu trình phay volume. Thực  hiện: Sau khi thiết lập phôi, máy gốc tọa độ, retract ta thực hiện các bước sau: Trong Machinning/ NCSequence/ Volume/ 3Axis/ Done Đánh dấu vào các mụcName, Tools, Parameters và Volume Đặt tên chu trình Chọn dao: …

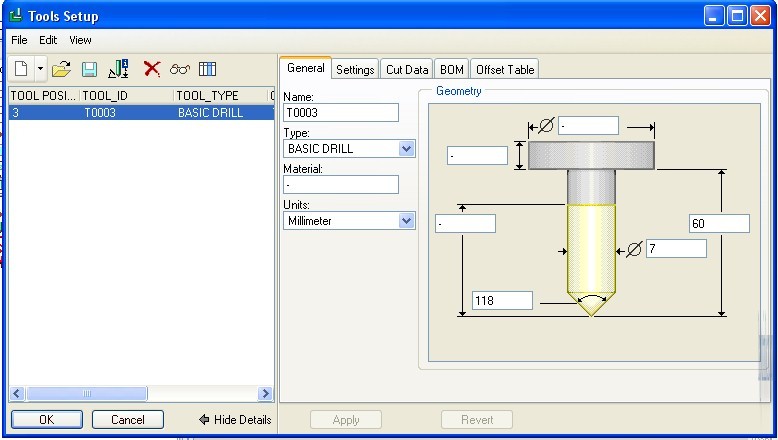

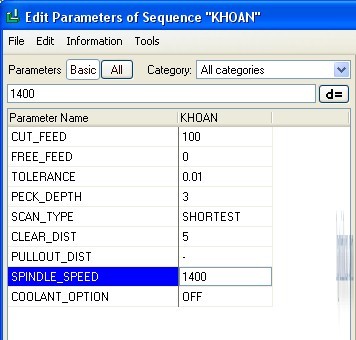

Khoan dẫn hướng Sau khi thiết lập chi tiết, phôi, máy, chuẩn lập trình, lùi dao (retract) như các bước đã nêu trên ta lập chu trình gia công. Trong Menu Manager/ Manufacture/ Machining/ NC Sequence/ Holemaking/ 3Axis/ Done/ Deep/ Constant Pẹck/ Done xuất hiện  SEQ  SETUP đánh dấu vào …

Chế độ cắt khi gia công phụ thuộc vào dao, vật liệu gia công, độ nhám bề mặt và máy. Đối với gia công thép thì việc lựa chọn v, t phụ thuộc vào các yếu tố trên và tốc độ trục chính được được tính theo công thức : …

Thực hiện: File/ New/ Manufacturing/ NC Assembly   Lắp file gia công Hình 3.1 Lắp file gia công   Thiết lập nguyên công Thiết lập các thông số về máy, đồ gá, chuẩn lập trình, dung sao bề mặt, retract… trong Operation Setup và tạo phôi cho quá trình gia công. Hình …

ü  Tạo Manufacturing Model ü  Chọn máy và thiết lập gốc tạo độ lập trình, thiết lập retract ü  Chọn bước công nghệ (chu trình gia công) ü  Chọn dụng cụ cắt ü  Thiết lập parameter và các chiến lược chạy dao ü  Chọn đối tượng gia công (mặt, thể …

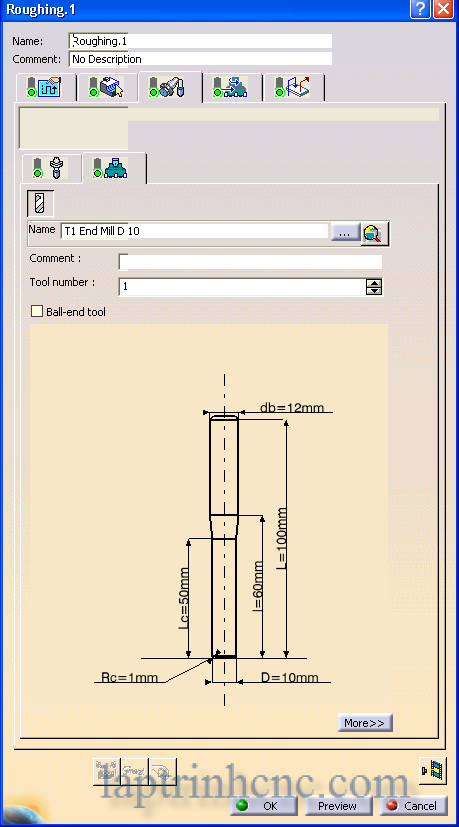

Ta sử dụng module surface machining để mô phỏng quá trình gia công thô một số khuôn phức tạp. Sử dụng hệ máy 3 bậc tự do, máy phay Fanuc5x. Hình 4.52 Kích thước dao phay được chọn để gia công thô     Kiểu chạy dao spiral, sai số …

Khi thiết kế khuôn, các kích thước của các chi tiết được quyết định chủ yếu từ những dự kiến về mặt kết cấu, trừ kích thước làm việc của chày và cối được xác định từ sự tính toán công nghệ có tính đến dung sai của chày và …

Vật liệu Alloy tool steel High-speed steel Powdered High-speed steel Carbide SKD11 SKD11 caûi tieán SKH51 SKH40 V30 Thành  phần hóa học C 1,5 1,5 0,85 1,3 1,3 Cr 12 8 4,14 4 4 Mo – – 6,5 6 6 W 1 1 5,3 5 5 V 0,35 0,35 2,05 …
